Apresentação: |
|
Características
GERAIS: |
|
Os
sinalizadores SM-800 são utilizados no Balizamento Marítimo e de
Hidrovias, atendendo às Normas Técnicas da DHN e legislação da Marinha -
NORMAM 601, para Sistemas de Balizamento, Região “B” da Associação
Internacional de Sinalização Marítima (International Association of
Marine Aids to Navigation and Lighthouse Authorities – IALA).
A linha
é composta por sinalizadores luminosos alimentados
a energia solar, com características diferenciadas
no
alcance do sinal, cor e lampejos da luz (AISM/IALA).
Ao todo são 256 combinações atendendo as cinco aplicações:
-
Os limites laterais de um canal
navegável;
-
Os perigos naturais e outras
obstruções resultantes da ação humana;
-
As áreas ou peculiaridades
importantes para o navegante;
-
Novos perigos à navegação ou;
-
Finalidades especiais
|
|
-
Alcances de 2 a 30 MN, atendendo como lanternas, faroletes ou
faróis.
-
Opera automaticamente,
através de foto sensor crepuscular;
-
Os programas na biblioteca são aqueles aplicáveis
à cor da luz;
-
Alta qualidade
de materiais: durabilidade
e confiabilidade;
-
Baterias de 3.000 ciclos ( 8 anos) e permite
facilmente a troca;
-
Sincronização de flashes, GPS, sinais sonoros,
Racon, são opcionais;
-
Isolação
IP-68.
|
|
CARACTERÍSTICAS
CONSTRUTIVAS:
|
|
CODIFICAÇÃO: |
|
Construídos em alumínio naval, com
tratamento anti-corrosivo à base de Nióbio(Nb), com pintura na cor
da luz de sinalização, totalmente estanque suportando a intempéries
e imersão. Base flangeada
para fixação e módulos
solares especiais, desenvolvidos para serem compactos, resistentes
ao ambiente marítimo e recarregar as baterias de Lítio LiFe
(PO4) com alto rendimento.
Lente injetada em Poliglass-Makrolon®
de alta resistência a U.V, impacto e chamas, com excelente
propriedade dielétrica e transparência ótica maior que a do vidro.
O circuito eletrônico é programado com
os lampejos selecionáveis, conforme tabela de sinais da IALA. A
função foto - sensor crepuscular está incorporada.
Emissores LED de alta potência e
durabilidade de 100 mil horas, reduzem ao mínimo os custos de
manutenção e troca.
|
|
 |
|

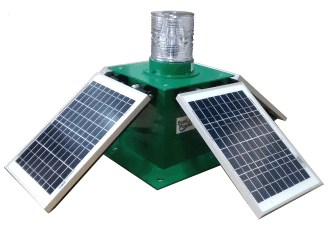

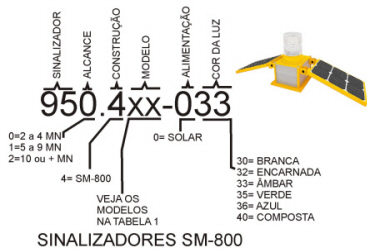

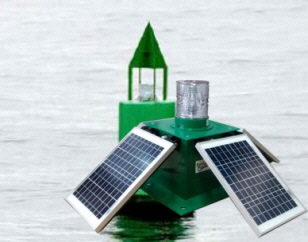

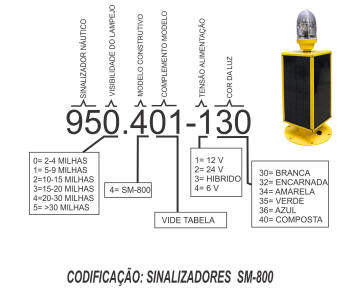

CODIFICAÇÃO
|
|
GRUPO= 95 |
ALCANCE
(MN) |
CONSTRUÇÃO |
TIPOS |
ALIMENTAÇÃO |
COR DA LUZ |
|
Sinalizadores |
0 = |
≥2 a <5 MN |
|
|
1 a 24 |
0= |
SOLAR |
30= |
BRANCA |
|
Náuticos |
1 = |
≥5 a <10
MN |
|
|
TABELA 1 |
|
|
32= |
ENCARNADA |
|
|
2 = |
≥ 10 a
<15 MN |
|
|
|
|
|
34= |
AMARELA |
|
|
3
= |
≥ 15
a <20 MN |
|
|
|
|
|
35= |
VERDE |
|
|
4
= |
≥
20 a
<30 MN |
4 = |
SM-800 |
|
|
|
36= |
AZUL |
|
|
5
= |
≥
30 MN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cobertura Horizontal |
Onidirecional (360º)
|
Material da lente |
Makrolon-UV estabilizado |
Temperatura de operação (ºC) |
-40° + 75° |
|
Emissor de Luz |
Power LED SMD |
Material da base |
Alumínio naval |
Classe de isolação |
IP-68 |
|
Cor da luz do LED |
Verde/ Branca/ Amarela/ Encarnada |
Alimentação |
Solar
fotovoltaico |
MTBF |
100.000
horas |
|
Ótica |
Lentes colimadoras |
Baterias |
Lítio Fosfato de Ferro |
Peso (Kg) |
10,0 a 15,0
|
|
Lente Fresnel |
Autonomia |
72 a 120 h. |
Compliance |
NORMAM 601 / IALA |
|
|
Fabricado no Brasil.
Made in Brazil.
|
|
|
|
|
TABELA 1
|
COR DA LUZ |
MODELO |
CÓDIGO |
ALCANCE
NOMINAL (MN)
|
|
APLICAÇÃO - GRUPO DE SINAIS PRINCIPAIS
DOS MODELOS |
|

Branca |
SM800-130 |
950.400-130 |
≥2 a <5 |
 |
SINAIS DE ÁGUAS SEGURAS |
|
SM800-230 |
951.401-130 |
≥5 a <10 |
SINAIS DE PERIGOS ISOLADOS |
|
SM800-330 |
952.402-130 |
≥10 a <15 |
SINAIS PARA NOVOS PERIGOS |
|
SM800-430 |
953.403-130 |
≥15 a <20 |
PLATAF. DE PERFUR. E EXPLOTAÇÃO
SUBMARINA |
|
SM800-530 |
954.414-230 |
≥20 a <30 |
|
|
SM800-630 |
955.415-230 |
≥30 |
|
|
|

Branca |
SM800-430 |
952.402-030 |
≥10 |
 |
SINAIS CARDINAIS
NORTE |
|
SINAIS CARDINAIS LESTE |
|
SINAIS CARDINAIS SUL |
|
SINAIS CARDINAIS OESTE |
|
|

Encarnada |
SM800-132 |
950.404-132 |
≥2 a <5 |
 |
SINAIS LATERAIS DE BORESTE |
|
SM800-232 |
951.405-132 |
≥5 a <10 |
SINAIS LATERAIS DE CANAL PREFERENCIAL A
BOMBORDO |
|
SM800-332 |
952.406-132 |
≥10 a <15 |
SINAIS PARA NOVOS PERIGOS |
|
SM800-432 |
953.417-132 |
≥15 a <20 |
PLATAF. DE PERFUR. E EXPLOTAÇÃO
SUBMARINA |
|
SM800-532 |
954.418-232 |
≥20 a <30 |
|
|
SM800-632 |
955.419-232 |
≥30 |
|
|
|

Verde |
SM800-135 |
950.407-135 |
≥2 a <5 |
 |
SINAIS LATERAIS DE
BOMBORDO |
|
SM800-235 |
951.408-135 |
≥5 a <10 |
SINAIS LATERAIS DE CANAL
PREFERENCIAL A BORESTE |
|
SM800-335 |
952.409-135 |
≥10 a <15 |
SINAIS PARA NOVOS PERIGOS |
|
SM800-435 |
953.420-135 |
≥15 a <20 |
|
|
SM800-535 |
954.421-235 |
≥20 a <30 |
|
|
SM800-635 |
955.422-235 |
≥30 |
|
|
|

Amarelo |
SM800-134 |
950.410-134 |
≥2 a <5 |
 |
CAIS, PÍERES, etc. (não associados a uma direção) |
|
SM800-234 |
951.411-134 |
≥5 a <10 |
SINAL ESPECIAL ODAS |
|
SM800-334 |
952.412-134 |
≥10 a <15 |
OBSTRUÇÕES SUBMARINAS |
|
SM800-434 |
953.425-134 |
≥15 a <20 |
|
|
SM800-534 |
954.426-234 |
≥20 a <30 |
|
|
SM800-634 |
955.427-234 |
≥30 |
|
|

|
