Balizadores de Navegação SM-900













  Apresentação:



Os modelos SM-900 são sinalizadores luminosos para balizamento náutico, aplicados no auxílio à navegação marítima e em hidrovias, para a Região “B” da IALA. Atendem à norma do Ministério da Marinha  NORMAM 17.

A linha SM-900 é composta por balizas a energia solar compactas contendo baterias em Lítio  Fosfato de Ferro (Li Fe PO4) muito mais resistentes e duráveis, proporcionando uma extensão de operação sem troca acima de 10 anos.

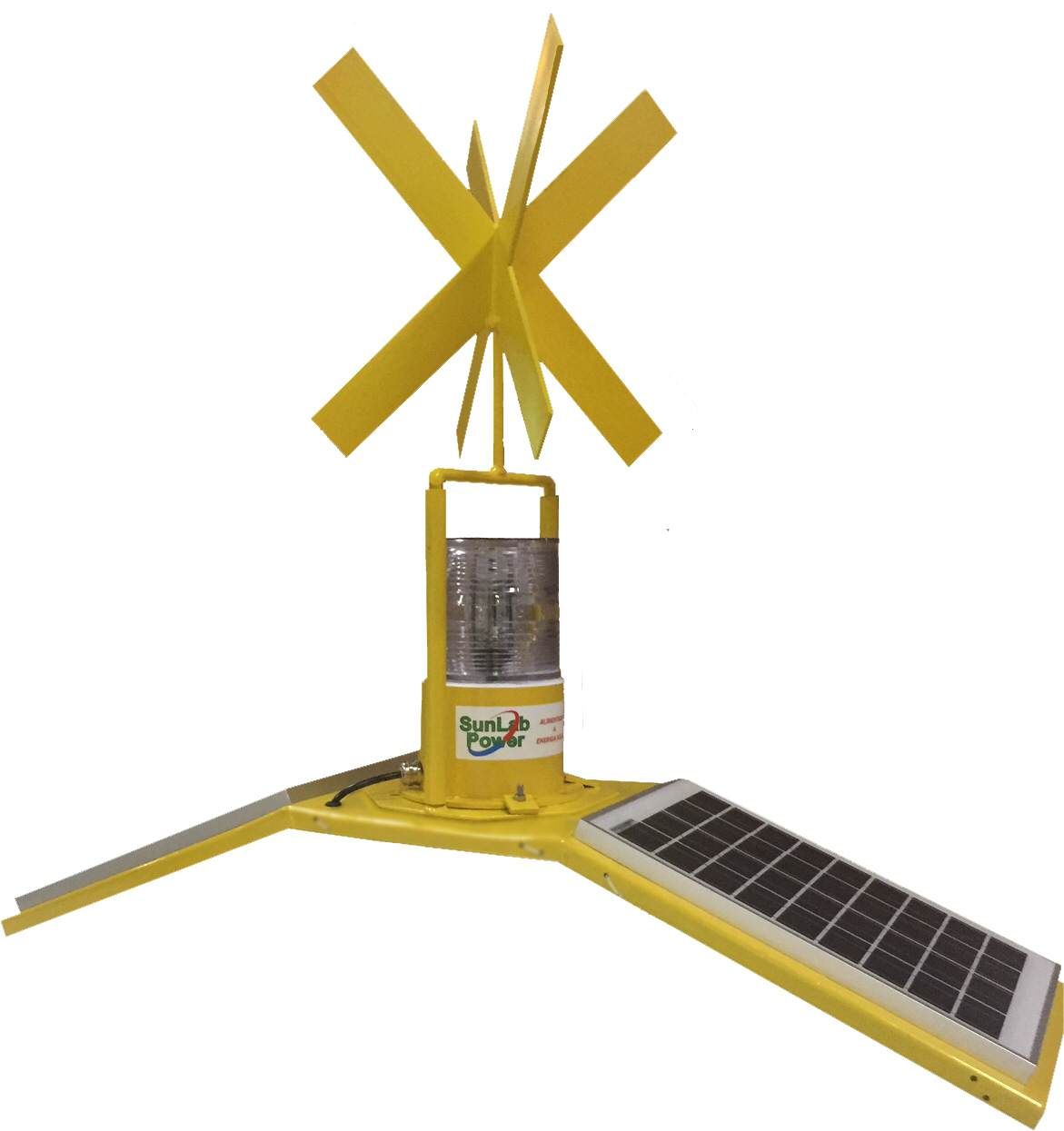

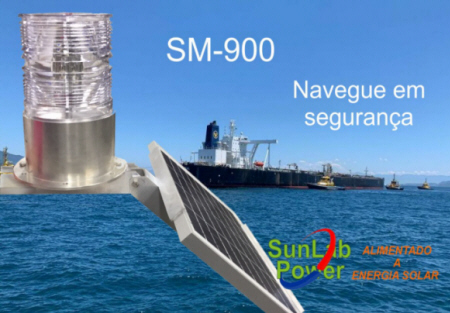

 O SM-900 é completo: sinalizador com microprocessador  contendo os sinais da IALA,  gabinete em alumínio naval contendo as baterias, controlador solar e  painel solar com suporte regulável para maior eficiência.

Sua estrutura suporta ao ambiente marítimo, intempéries e imersão eventual. Totalmente estanque. A pintura da base tem a cor do sinal.

 A lente Fresnel é injetada em policarbonato Makrolon® de alta resistência a UV, impacto e chamas, com excelente propriedade dielétrica e transparência ótica maior que a do vidro.

 Emissores de luz a LED de alta potência e durabilidade reduzem ao mínimo os custos de manutenção e troca.

  Os sinais luminosos são programados conforme o Sistema de Balizamento Marítimo – Região “B” recomendado nas Águas Jurisdicionais Brasileiras (AJB), como país membro da Associação Internacional de Sinalização Marítima (AISM/IALA). Ao todo são  256 combinações possíveis para atender as cinco aplicações:



- Os limites laterais de um canal navegável;

- Os perigos naturais e outras obstruções resultantes da ação humana;

- As áreas ou peculiaridades importantes para o navegante;

- Novos perigos à navegação; ou

- Finalidades especiais.





Características:

  • Alcances desde 2 a 4 MN, 5 a 9 MN e 10 MN ou acima, atendendo ao conceito para lanternas, faroletes ou faróis.

  • Completo para uso: painél (is) solares, bateria, circuito de sinalização e controlador de recarga e suporte.

  • Opera automaticamente, conforme a luminosidade externa;

  • A alimentação é através de bateria com recarga pelo sistema solar.

  • Possui os programas aplicáveis relacionados à cor da luz;

  • Construção selada e alta resistência para ambiente marítimo e atmosferas  agressivas ( IP-68).

  • Alta qualidade de materiais: durabilidade e confiabilidade;

  • Permite a manutenção sem descarte;

  • Circuito totalmente eletrônico e emissores de luz a LED;

A Sunlab Power pode desenvolver sinalização customizada para sua aplicação.



Vantagens:

  • Reduz o custo da instalação.

  • Alta qualidade de materiais: durabilidade e confiabilidade;

  • Baixíssimo consumo e alta durabilidade sem manutenção;

  • Baterias LiFe PO4 duram muito mais, são seguras, mais leves, compactas e não precisam de manutenção.

  • Não tem lâmpada. Utiliza emissores de luz em estado sólido.

  • Fácil instalação;

  • Baixíssimo impacto ambiental.

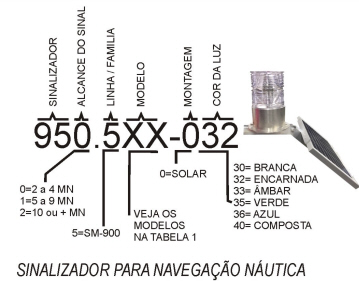

CODIFICAÇÃO



GRUPO= 95

ALCANCE (MN)

CONSTRUÇÃO

TIPOS

ALIMENTAÇÃO

COR DA LUZ



0 =

2 a 4  MN



  01 a 13 0=

SOLAR

30=

BRANCA



1 =

5 a 9 MN





TABELA 1



32=

ENCARNADA



2 =

10  MN







34=

AMARELA











35=

VERDE





5 =

SM-900





36=

AZUL













40=

2 CORES



TABELA 1 DE TIPOS

COR DA LUZ

MODELO

CÓDIGO

ALCANCE

NOMINAL (MN)



APLICAÇÃO - GRUPO DE SINAIS PRINCIPAIS

DOS MODELOS

NORMAM 17

IALA REGIÃO B

Branca

SM900-130 950.500-030 2-4   1- SINAIS DE ÁGUAS SEGURAS 0312- Iso / LpL/ Mo(A)
SM900-230 951.501-030 5-9   2- SINAIS DE PERIGOS ISOLADOS 0311- Lp(2) E5/10
SM900-330 952.502-030 10   3- SINAIS PARA NOVOS PERIGOS 0314- R( )B./ MR( )B.


    4- PLATAF. DE PERFUR. E EXPLOTAÇÃO SUBMARINA 0318(1) - Mo(U)B.

Branca

SM900-430

952.503-030 10   1- SINAL CARDINAL NORTE 0307- R(1) MR (1)B.
  2- SINAL CARDINAL LESTE 0308- R(3) / MR(3)B.
  3- SINAL CARDINAL SUL 0309- R(6) LpL (1)B.+
  4- SINAL CARDINAL OESTE 0310- R(9) / MR(9)B.
      5- SINAIS PARA NOVOS PERIGOS 0314- - R( )B./ MR( )B.

Encarnada

SM900-132 950.504-032 2-4   1- SINAIS LATERAIS DE BORESTE 0303 - Iso
SM900-232 951.505-032 5-9   2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BOMBORDO 0304 - Lp (2+1)
SM900-332 952.506-032 10   3- SINAIS PARA NOVOS PERIGOS 0314- R( )E/ MR( )E.
      4-PLATAF. DE PERFUR. E EXPLOTAÇÃO SUBMARINA 318(2)- Mo(U)E.

Verde

SM900-135 950.507-035 2-4   1- SINAIS LATERAIS DE BOMBORDO 0302 - Iso
SM900-235 951.508-035 5-9   2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BORESTE 0305 - Lp (2+1)
SM900-335 952.509-035 10   3- SINAIS PARA NOVOS PERIGOS 0314- - R( )V. MR( ) V.


Amarelo

SM900-134 950.510-034 2-4   1-CAIS, PÍERES, etc. (não associados a uma direção) 0317a
SM900-234 951.511-034 5-9   2- SINAL ESPECIAL ODAS 0313- Oc./Lp(5) A20s ++
SM900-334 952.512-034 10   3- OBSTRUÇÕES SUBMARINAS 0321




CARACTERÍSTICAS SM-900













Cobertura Horizontal

Onidirecional (360º)

Material da lente

Makrolon® - UV estabilizado

Temperatura de operação (ºC)

-35° + 65°

Emissor de Luz

Power LED SMD

Material da base

Alumínio naval

Classe de isolação

IP-68

Cores da luz

Verde/ Branca/ Amar./ Encarn.

Alimentação

Solar fotovoltaico

MTBF

100.000 horas

Ótica

Lente Fresnel

Autonomia

34 a 42 h.

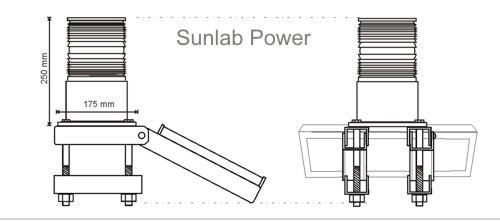

Dimensões (mm)

175 ø X 250

Peso (Kg)

4,0 a 6,0

Cor da lente

Transparente

Alcance

de 2 a 4 milhas náuticas

Compliance

NORMAM 17

/IALA

de 5 a 9 milhas náuticas

10 milhas náuticas ou acima



Fabricado no Brasil.

Made in Brazil.
