PTS_Poste Solar


PTS- Sistemas de Iluminação a Energia Solar

DESCRIÇÃO

    A linha PTS atende a instalações de postes de iluminação a LED de alta potência, alimentados a energia SOLAR fotovoltaica. O sistema é composto por:

Luminária a LED ILC da linha Delta-S.

Braço de fixação da luminária.

Painel (módulo) solar.

Suporte articulado para o painel solar.

Gabinete de baterias.

Baterias de ciclo profundo para trabalhar com energia solar.

Controlador solar inteligente, para carga e descarga das baterias;

Circuito com função fotossensor incorporado.

Dispositivos de proteção.

Conexões através de bornes

Cabos elétricos e conectores para todo o sistema.

Poste em aço galvanizado como opcional.

     O poste para conter o sistema fotovoltaico deve ter estrutura reforçada, atendendo às normas da ABNT para oferecer a máxima segurança quanto a ação de ventos e eventos climáticos.

   É um fornecimento opcional podendo ser fornecido pela Sunlab ou adquirido de terceiros pelo cliente.

APLICAÇÃO

    O sistema de iluminação solar PTS deve ser instalado em postes de iluminação para avenidas, ruas, pátios, áreas de estacionamentos, parques, etc. Atende às necessidades de iluminação de pequenas ou grandes áreas, sem a necessidade de infraestrutura elétrica. Proporciona economia, qualidade, segurança, eficiência e durabilidade.



CARACTERÍSTICAS

- Dimensionado para iluminar durante toda a noite, com reserva para eventual baixa insolação.

- Suporte de sustentação do painel solar articulado, com regulagens angular e direcional.

- Braços de luminária longos, médio ou curtos conforme a aplicação.

- Gabinete especial, apropriado para conter as baterias, controlador solar e demais circuitos e conexões eletroeletrônicas.

Para a opção de sistemas híbridos (solar e uma segunda fonte de energia) veja a linha PTH.

VANTAGENS

Economia: Sistemas a energia solar não tem conta de energia. Invista no equipamento e usufrua por décadas.

Instalação mais econômica: Elimine a fiação, dutos, quadros, disjuntores, reatores, etc.

Resistência: Não quebram com vibrações provocadas pela passagem de veículos. Não se danificam com variações repentinas de clima e temperatura. Não possuem peças móveis sujeitas a desgaste.

Durabilidade: As luminárias LED tem vida útil acima de 60.000 horas e painéis solares acima de 30 anos. Baterias de descarga profunda são de alta durabilidade e com fácil reposição [CONSULTE SOBRE AS NOVAS BATERIAS EM LÍTIO] . Não há trocas de lâmpadas ou reatores como na iluminação convencional.

Segurança: A luminária opera com módulos LED independentes. Na eventual falha de um, permanece acesa mesmo que parcialmente, reduzindo a possibilidade de faltar a luz e consequentemente, provocar acidentes.

Segurança II: A aplicação da luz com temperatura de cor mais elevada, permite maior nitidez das cores e melhor visualização de objetos em movimento. Permite também, reduzir o fluxo de iluminação (com menor ofuscamento), sem perda da acuidade visual, resultando numa melhor distinção de espaços, sombras e cores.

Versatilidade: Iluminação uniforme, sem radiações que possam prejudicar ou cansar a visão. Pode ser adicionado refletores para destaque de pontos de interesse.

Ecologicamente correto: Não contém substâncias nocivas à saúde ou à natureza e não precisam ser descartadas. Sua durabilidade é muito acima dos equipamentos tradicionais.

      O PTS é produzido com tecnologia desenvolvida no Brasil, possui garantia, peças de reposição e assistência técnica permanente.

        NORMAS: A linha atende às normas NBR-5101, NBR-5123 e NBR-5461.

FORNECIMENTOS OPCIONAIS:

Poste com varias alturas e fixações.

Sensores de movimento e outros.

Temporizador.

Gestão da iluminação.

Controlador híbrido (solar + energia elétrica).

Baterias de longa duração.


PTS - SISTEMA a energia solar para iluminação a led
Modelos e Características				Altura max. de Montagem (Metros) - (1)	Tensão do Sistema VCC - (2)	Autonomia (horas) - (3)	Potência Equivalente (Watts) - (4)	Fluxo luminoso Mínimo (5) (lm)	Pro- jeção	IRC %
	Código	Modelo	Descrição	Altura max. de Montagem (Metros) - (1)	Tensão do Sistema VCC - (2)	Autonomia (horas) - (3)	Potência Equivalente (Watts) - (4)	Fluxo luminoso Mínimo (5) (lm)	Pro- jeção	IRC %
	96.599	PTS-300	Sistema solar p/ 1 luminária 15W	≤ 5	12	28	15W	1.272	120°	>80
	96.600	PTS-305	Sistema solar p/ 1 luminária 30W	≤ 6	12	36	30W	2.545	120°
	96.610	PTS-310	Sistema solar p/ 1 luminária 45W	≤ 7	12	38	45W	3.820	120°
	96.601	PTS-315	Sistema solar p/ 1 luminária 60W	7	12	36	60W	6.296	Tipo II
		PTS-318	Sistema solar p/ 1 luminária 75W	8	12	36	75W	7.869	Tipo II
	96.602	PTS-320	Sistema solar p/ 1 luminária 90W	10	12	26	90W	9.443	Tipo II
	96.603	PTS-330	Sistema solar p/ 1 luminária 120W	>10	24	38	120W	12.600	Tipo II
	96.609	PTS-350	Sistema solar p/ 1 luminária 150W	>10	24	34	150	15.740	Tipo II
		PTS-380	Sistema solar p/ 1 luminária 180W	>10	24	31	180	18.887	Tipo II
		PTS-390	Sistema solar p/ 1 luminária 210W	>10	24	28	210	22.034	Tipo II

		PTS-400	Sistema solar p/ 2 luminárias 15W	≤ 5	12	35	2x15W	2 x 1.272	120°
	96.608	PTS-405	Sistema solar p/ 2 luminárias 30W	≤ 6	12	33	2x30W	2 x 2.545	120°
		PTS-410	Sistema solar p/ 2 luminárias 45W	≤ 7	12	32	2x45W	2 x 3.820	120°
	96.604	PTS-415	Sistema solar p/ 2 luminárias 60W	7	12	33	2x60W	2 x 6.296	Tipo II
		PTS-418	Sistema solar p/ 2 luminárias 75W	8	24	36	2x75W	2 x 7.869	Tipo II
	96.605	PTS-420	Sistema solar p/ 2 luminárias 90W	10	24	32	2x90W	2 x 9.443	Tipo II
	96.606	PTS-430	Sistema solar p/ 2 luminárias 120W	>10	24	27	2x120W	2 x 12.600	Tipo II
	96.629	PTS-450	Sistema solar p/ 2 luminárias 150W	>10	24	32	2x150W	2 x 15.740	Tipo II

		PTS-515	Sistema solar p/ 3 luminárias Delta 60	≤8	12	32	3x60W	3 x 6.296	Tipo II
	96.607	PTS-520	Sistema solar p/ 3 luminárias Delta 90	>10	24	25	3x90W	3 x 9.443	Tipo II
		PTS-615	Sistema solar p/ 4 luminárias Delta 60	≤10	24	27	4x60W	3 x 6.296	Tipo II
		PTS-620	Sistema solar p/ 4 luminárias Delta 90	>10	24	32	4x90W	4 x 9.443	Tipo II
1- A altura máxima recomendada (AM) orienta para que a iluminância ao nível da norma não seja inferior a 10 lux. 2- Informa a tensão do sistema, garantindo sua segurança contra choques. 3- A autonomia é estimada em horas, considerando que a noite terá 12 horas de duração, a autonomia de 36 horas representa 3 noites de operação sem recarga alguma. A descarga nos acumuladores no caso, não ultrapassa o nível de segurança recomendado pelo fabricante da bateria. A autonomia pode ser aumentada, adicionando maior numero ou capacidade dos acumuladores. 4- A Potencia Equivalente é a quantidade de luz emitida comparada a de luminárias com os melhores índices de eficiência informados no mercado. Não deve ser confundida com consumo. 5- O Fluxo luminoso apresentado é a media fotométrica da projeção de luz. Outras projeções podem ser adotadas para sua aplicação, neste caso recomendamos consultar nosso suporte técnico.

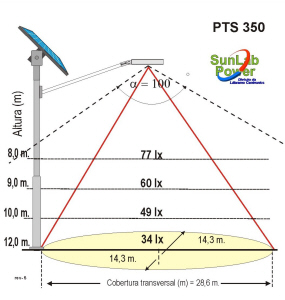

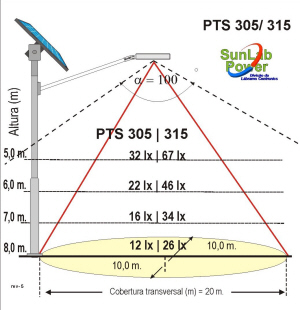

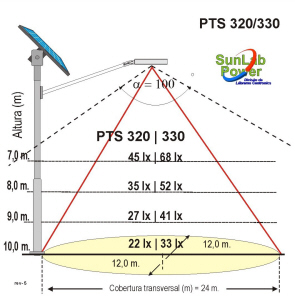

PTS- 305 / 315	PTS- 320 / 330	PTS 350

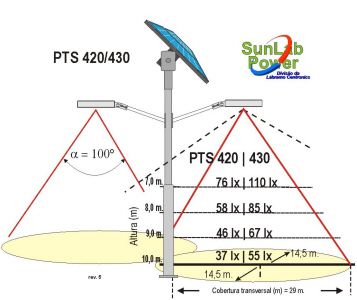

PTS- 420	PTS-430	PTS-530

Lábramo Centronics Ind.Com. Ltda. 1983 - 2019 . SunLab Power Division. Email: sunlab@sunlab.com.br . São Paulo. Brasil. Tel +55 11 4035.8575.

Devido ao constante aprimoramento das tecnologias, os dados aqui divulgados podem sofrer alterações sem previo aviso. Due to constant improvement of technologies, data disclosed herein may changes without previous notice.
As figuras podem não representar o produto com fidelidade. The figures can not represent the product with allegiance..
