Indicador Visual de Condições de Vento de Superfície (BIRUTA)

















Modelo: SHX-10



Aplicação: Heliponto elevado

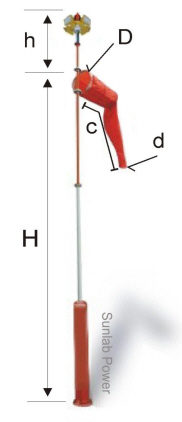

Altura do mastro:

Sem iluminação (H)   = 2,0m.

Com iluminação (+h) = 3,0m.

Dim. cone (m): C= 1,20  D= 0,30   d= 0,15

Peso aprox. (kg): 45,0

Código: 981.350 -001 (sem iluminação)

             981.350 -101 (com iluminação)





Modelo: SHX-11



Aplicação: Aeródromo visual / Heliponto solo



Altura do mastro:

Sem iluminação (H)   = 5,0m.

Com iluminação (+h) = 6,5m.

Dim. cone (m): C= 2,40   D= 0,60   d= 0,30

Peso aprox. (kg): 60,0

Código: 981.350 -002 (sem iluminação)

             981.350 -102 (com iluminação)



Modelo: SHX-12



Aplicação: Aeródromo / Heliponto por instrumentos

Altura do mastro:

Sem iluminação (H)   = 5,0m.

Com iluminação (+h) = 6,5m.

Dim. cone (m): C= 3,60   D= 0,90   d= 0,45

Peso aprox. (kg): 65,0

Código: 981.350 -003 (sem iluminação)

             981.350 -103 (com iluminação)





Modelo: HGR-100



Aplicação: Sistema solar para Birutas



Para iluminação de birutas em locais sem infraestrutura elétrica ou para ter alimentação ininterrupta através do sistema fotovoltaico.



Código: 985.107-000





Modelo: HPRJ-10



Aplicação: Conjunto de iluminação



Para o cone de vento. 4 refletores e 1 sinalizador de obstáculo com fotossensor já incorporado. Todos a LED. Adapta-se em mastros até  2,5" ǿ.



Código: 981.359 -000







Cones de vento para birutas.











Aplicação:

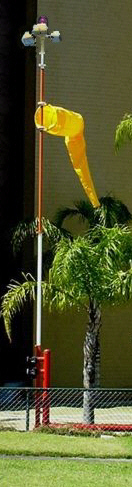

    O indicador visual de condições do vento de superfície ou “Biruta” é um auxílio visual para pouso e decolagem de aeronaves. Ele fornece as indicações da direção e intensidade do vento de superfície aos pilotos. Sua forma é de cone vazado, feito com tecido impermeável e uma vez instalado, dá uma clara indicação da direção do vento e sua velocidade.



É um equipamento obrigatório sendo constituído pelo cone de vento, cesta de armação e mastro de sustentação. Para  operações noturnas deve ser adicionada a iluminação adequada.



 A "biruta" demonstra a direção e magnitude do vento sua localização deve ter uma ótima visualização do piloto, não interferindo na trajetória da aeronave ou apresentar riscos de colisão com a mesma.











Velame em tecido impermeável,  resinado na cor, fixado por abraçadeiras. Em conformidade à norma ABNT 12.647/2013, IAC 154-1002.











Pintura a epóxi, rolamentos auto-lubrificados, cesta em aço inox.



Construção



   A linha SHX da Sunlab Power esta em conformidade com as Normas da ICAO e NBR 12647:2013. São fabricados os seguintes tipos:

  • SHX 10 : Para heliponto Elevado, tipo L-806.

  • SHX 11 : Para heliponto solo ou aeródromo de operação visual, tipo L-807.

  • SHX 12 : Para heliponto ou aeródromo de operação por instrumentos.

   A construção é robusta e opera com velocidade de ventos superiores a 144 km/h e temperaturas desde -35 a 65° C, sem risco de danos.

  A estrutura é composta pela base retrátil, mastro (haste) , cesta de sustentação em aço inox, para o cone de vento (ou velame), com eixos apoiados em rolamentos de lubrificação permanente. Pintura em partes nas cores laranja e branco.

   Articulável para permitir que o mastro se dobre, facilitando a instalação do cesto e cone de vento, assim como trocas e manutenções. O pino de travamento do mastro é frangível.



Equipamento

 SHX - Birutas Aeronáuticas

Código do produto + sufixo

981.350 - xxx

Corpo Haste frangível em aço galvanizado

Cor da estrutura

laranja e branca

Dimensões (mm)

Conforme NBR 12647:2013

Velocidade de vento de operação

>144 km/h

Temperatura de operação -15 + 65° C - (Classe 1)

Resistência a temperatura

-30° + 80° C

Altura* da Biruta de acordo com a NBR 12647:



Heliponto

elevado

Aeródromo com operação visual e heliponto no solo

Aeródromo com operação por instrumento

H

2,0m

5,0m

5,0m

h

1,0m

1,5m

1,5m

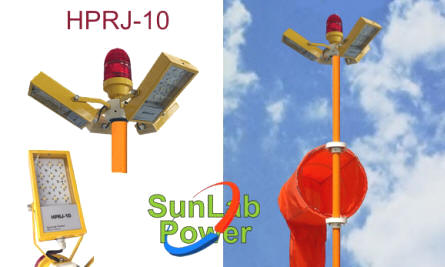

Conjunto de iluminação  HPRJ-10



Modelo

HPRJ-10

Código do produto

981.359-000

Aplicação

Iluminação do cone de vento

Alimentação do Sistema

12/24 VDC ou 110 / 220 VAC

Acionamento do Sinalizador

Automático. Fotossensor incorporado

Intens. Efetiva Sinalizador  > 32 cd.

Corrente máx.

 4 A

Potencia Equivalente

120W
Fluxo Luminoso (Projetor) >1.500 lm. x 4
Visibilidade noturna mínima a 1.500 m.
MTBF Emissores a LED de 70.000 horas

Temperatura de operação (ºC)

-15 + 55° (Classe I)

Resistência a temperatura (ºC)

-30° + 70°

Classe de isolação (NBR 6164)

IP-65

Proteção DPS

Classe I e II, com aterramento.

Isolação (NBR 6164)

IP-65

Peso (Kg)

5 Kg

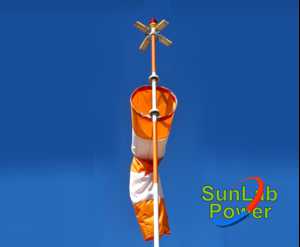

   Com helipontos ou aeródromos operando à noite, estes devem dispor no mínimo de uma “Biruta” iluminada. O HPRJ-10 é composto de 4 refletores LED de alta potencia, cobrindo os quadrantes em 360° para o cone de vento.



No ponto mais alto é  instalado o sinalizador de obstáculo, de luz fixa vermelha e baixa intensidade, incorpora o fotossensor que efetuará o acendimento e desligamento automaticamente. A visibilidade do feixe de luz horizontal é de 360° (ICAO-seção 4.1.1, 4.2 e 4.8).

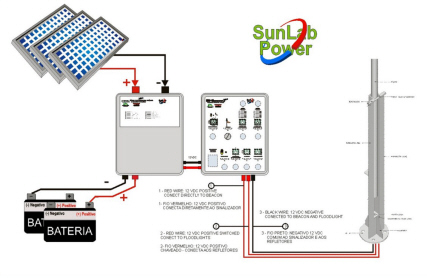

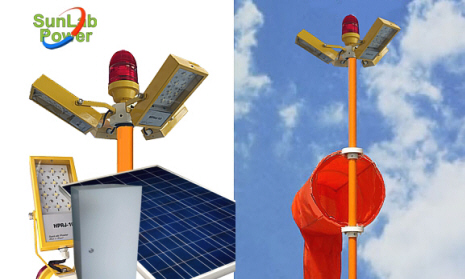

Sistema solar para Biruta



A instalação de birutas em locais sem infraestrutura elétrica ou com problemas de suprimento dela, pode ser facilmente viabilizado através do sistema a energia solar fotovoltaico.


 O sistema HGR-100 é composto pelos módulos solares fotovoltaicos, suporte de fixação,  controlador solar, bateria, cabos e conexões a gabinete em aço para instalação interna ou externa. O acionamento dos refletores pode ser manual ou automático.



A autonomia do sistema é de 30 horas sem insolação.



Modelo

HGR-100

Código do produto

985.107

Aplicação

Alimentação da iluminação e sinalização da biruta

Alimentação do Sistema

12 VDC

Autonomia mínima

30 horas

Acionamento

Sinalizador de Obstáculo é automático.

Refletores via cabo. Painel ou controle remoto são opcionais

Potencia de geração

600 Wp/dia

Temp. de operação (ºC)

-15 + 50°

Resist. a temperatura (ºC)

-30 + 55°

Isolação (NBR 6164)

IP-65

Proteção DPS

Classe I e II, com aterramento

Peso (Kg)

65 Kg

   Os equipamentos atendem às seguintes Normas e documentações técnicas:



ABNT Associação Brasileira de Normas Técnicas: NBR 12647:2013, NBR 9541:2006, NBR. 11482:1990, NBR. 8094:1983, NBR. 12999:2003, NBR.10315:1988.

Min. Aeronáutica - Portaria nº 830/GM5 e 957/GC3 do Ministério da Aeronáutica.

Marinha do Brasil: NORMAM 27/2011.

FAA:  AC 150/5345-1, AC 150/5345-43 e AC 150/5345-45

OACI: doc. 9157. Parte 6. Anexos 3 cap.5 e Capítulo 3, parte IV do Anexo 14.
