| Balizadores de Navegação SM-700 |
 |
 |
     |
|
 |
 |
 |
|
|
|
|
Apresentação:
A linha SM-700 é utilizada para balizamento luminoso náutico, no auxílio à navegação marítima e em hidrovias, aplicável na Região “B” da IALA. Construídos para suportar ao ambiente marítimo, intempéries e imersão, são totalmente selados. A base é flangeada em alumínio naval com pintura na cor da luz do sinal. Lente Fresnel em policarbonato Makrolon® de alta resistência a UV, impacto e chamas, com excelentes propriedades dielétricas e transparência ótica maior que a do vidro. Emissores de luz de alta potência e durabilidade reduzem ao mínimo os custos de manutenção e troca. O circuito de operação é totalmente eletrônico e micro controlado. O SM-700 é um sinalizador que permite ser alimentado externamente com várias opções de tensões. Permite ser adaptado a instalações já existentes ou específicas do usuário.
|
Características dos sinais:
Os sinais luminosos são programados conforme o Sistema de Balizamento Marítimo – Região “B” recomendado nas Águas Jurisdicionais Brasileiras (AJB), como país membro da Associação Internacional de Sinalização Marítima (AISM/IALA). Ao todo temos 256 combinações possíveis para atender as aplicações:
- Os limites laterais de um canal navegável; - Os perigos naturais e outras obstruções resultantes da ação humana; - As áreas ou peculiaridades importantes para o navegante; - Novos perigos à navegação; ou - Finalidades especiais.
|
|||
|
|
|
|
|

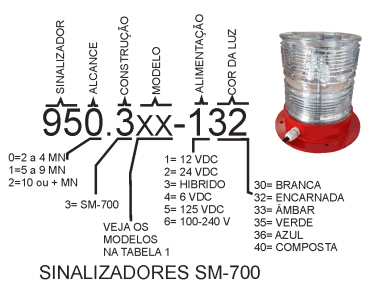

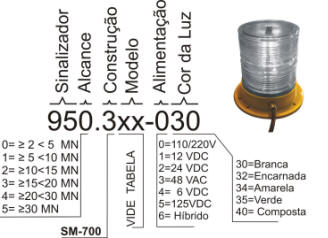

CODIFICAÇÃO
|
GRUPO = 95 |
ALCANCE (MN) |
CONSTRUÇÃO |
TIPOS |
V=ALIMENTAÇÃO |
COR DA LUZ |
||||
|
|
0 = |
2 a 4 MN |
|
01 a 13 |
0 = |
|
30= |
BRANCA |
|
|
|
1 = |
5 a 9 MN |
|
TABELA 1 |
1 = |
12 VDC |
32= |
ENCARNADA |
|
|
|
2 = |
≥ 10 MN |
3 = |
SM-700 |
|
2 = |
24 VDC |
33= |
ÂMBAR |
|
|
|
|
3 = |
HIBRIDO |
34= |
AMARELA |
|||
|
|
|
|
4 = |
6V |
35= |
VERDE |
|||
|
|
|
|
|
5 = |
125 VDC |
36= |
AZUL |
||
|
|
|
|
|
6= |
100-240 V |
40= |
2 CORES |
||
TABELA 1 DE TIPOS
|
COR DA LUZ |
MODELO |
CÓDIGO (v=tensão) |
ALCANCE NOMINAL (MN) |
|
APLICAÇÃO - GRUPO DE SINAIS PRINCIPAIS DOS MODELOS |
NORMAM 17 IALA REGIÃO B |
|
Branca |
SM700-130 | 950.300-V30 | 2-4 | 1- SINAIS DE ÁGUAS SEGURAS | 0312- Iso / LpL/ Mo(A) | |
| SM700-230 | 951.301-V30 | 5-9 | 2- SINAIS DE PERIGOS ISOLADOS | 0311- Lp(2) E5/10 | ||
| SM700-330 | 952.302-V30 | ≥10 | 3- SINAIS PARA NOVOS PERIGOS | 0314- R( )B./ MR( )B. | ||
|
|
4- PLATAF. DE PERFUR. E EXPLOTAÇÃO SUBMARINA | 0318(1) - Mo(U)B. | ||||
|
|
||||||
|
Branca |
SM700-430 |
952.303-V30 | ≥10 | 1- SINAL CARDINAL NORTE | 0307- R(1) MR (1)B. | |
| 2- SINAL CARDINAL LESTE | 0308- R(3) / MR(3)B. | |||||
| 3- SINAL CARDINAL SUL | 0309- R(6) LpL (1)B.+ | |||||
| 4- SINAL CARDINAL OESTE | 0310- R(9) / MR(9)B. | |||||
 |
5- SINAIS PARA NOVOS PERIGOS | 0314- - R( )B./ MR( )B. | ||||
|
|
||||||
|
Encarnada |
SM700-132 | 950.304-V32 | 2-4 | 1- SINAIS LATERAIS DE BORESTE | 0303 - Iso | |
| SM700-232 | 951.305-V32 | 5-9 | 2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BOMBORDO | 0304 - Lp (2+1) | ||
| SM700-332 | 952.306-V32 | ≥10 | 3- SINAIS PARA NOVOS PERIGOS | 0314- R( )E/ MR( )E. | ||
|
|
4-PLATAF. DE PERFUR. E EXPLOTAÇÃO SUBMARINA | 318(2)- Mo(U)E. | ||||
|
|
||||||
|
Verde |
SM700-135 | 950.307-V35 | 2-4 | 1- SINAIS LATERAIS DE BOMBORDO | 0302 - Iso | |
| SM700-235 | 951.308-V35 | 5-9 | 2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BORESTE | 0305 - Lp (2+1) | ||
| SM700-335 | 952.309-V35 | ≥10 | 3- SINAIS PARA NOVOS PERIGOS | 0314- - R( )V. MR( ) V. | ||
|
|
||||||
|
Amarelo |
SM700-134 | 950.310-V34 | 2-4 | 1-CAIS, PÍERES, etc. (não associados a uma direção) | 0317a | |
| SM700-234 | 951.311-V34 | 5-9 | 2- SINAL ESPECIAL ODAS | 0313- Oc./Lp(5) A20s ++ | ||
| SM700-334 | 952.312-V34 | ≥10 | 3- OBSTRUÇÕES SUBMARINAS | 0321 | ||
|
|
||||||
CARACTERÍSTICAS SM-700
|
|
|
||||||
|
Cobertura Horizontal |
Onidirecional (360º) |
Material da lente |
Makrolon® - UV estabilizado |
Temperatura de operação (ºC) |
-35° + 75° |
||
|
Emissor de Luz |
Power LED SMD |
Material da base |
Alumínio naval |
Classe de isolação |
IP-68 |
||
|
Cores da luz |
Verde/ Branca/ Amar./ Encarn. |
Alimentação direta no sinalizador |
12/24 VDC |
MTBF |
100.000 horas |
||
|
Ótica |
Lente Fresnel |
Com conversor (opcional) | 100 a 270 VAC ou 125 VCC |
Dimensões (mm) |
175 ø X 250 |
||
|
Peso (Kg) |
4,0 a 6,0 |
||||||
|
Cor da lente |
Transparente |
Alcance Nominal |
de 2 a 4 milhas náuticas |
Compliance |
NORMAM 17 /IALA |
||
|
de 5 a 9 milhas náuticas |
|||||||
|
10 milhas náuticas ou acima |
|||||||
|
|
Fabricado no Brasil. Made in Brazil. |
|
|
|
