Sistemas a Energia Solar Off-  Grid











Sistemas a Energia Solar Off-GRid - modeloS GR - SAÍDA EM Corrente Contínua

   Sistemas GR são denominados "Off-Grid", de operação autônoma e independentes de outra infra-estrutura de geração elétrica. Geram energia em corrente contínua e atendem a diversas aplicações: na iluminação, bombeamento d'água, telefonia, para sistemas de segurança e na alimentação de equipamentos que funcionam embarcados.

  Tem como característica, alimentar a consumos em 12, 24 ou 48 Volts. Para outras tensões, consulte-nos.

  Módulos fotovoltaicos são composições flexíveis e podem ser adicionados, conforme sua necessidade, multiplicando a capacidade e potência.

  Para alimentar cargas em 110/220 adiciona-se os inversores (vide os modelos GA).









(1)

Código

(2)

Modelo

Características dos Sistemas Pré Dimensionados



(3) Capacidade

geração Wp

x hora

(4)

Contro-lador

(5)

Capac. bateria

(Ah)

(6)

Tensão de Saída (VCC)

(7)

Carga

(Watt)

(8)

Auto-nomia

(h)



Composição

586.000

  GR-5

5 Wp

5A

5

12

4,0W 23











Módulo Solar + Controlador de carga + Bateria(s) + Conexões + Cabos

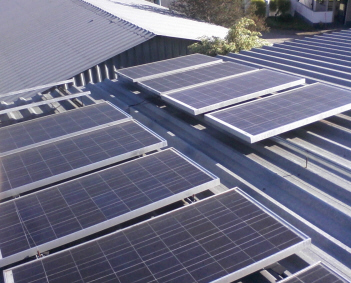

O suporte de fixação é opcional, pois depende da sua instalação:  em postes, telhado plano, posição retrato ou paisagem ou no solo. (vide a seção de suportes).

Os sistemas aqui padronizados, atendem teoricamente ao consumo max. de energia, devido à capacidade de geração Wp (coluna 3), pelas horas de insolação integral (> 1.000 W/m2) do local de instalação (vide mapa solar e dimensionamento em SUPORTE).

A carga (7) é um referencial do consumo, atendido pelo sistema por um período igual às horas de insolação, com uma perda máxima de 10%.  Os valores para atender à carga (7) com autonomia (8) supõe a exposição integral à luz solar.



Variáveis a serem consideradas são a latitude, sombreamento eventual e condições climáticas.



Para adicionar maiores potencias, deve-se conjugar dois ou mais sistemas com características semelhantes. Disponibilizamos no SUPORTE de um questionário para consulta e assistência a suas necessidades.





586.001

  GR-10

10 Wp

5A

7 12 7,5W 20

586.002

  GR-20

20 Wp  5A 14 12 14,0W 21

586.003

  GR-30

30 Wp 5A 28 12 22,0W 23

586.004

  GR-50

50 Wp  5A 40 12 35,5W 16

586.005

  GR-80

80 Wp 5A 60 12 58,5W 16

586.006

  GR-100 100Wp 10A 80 12 / 24 71,0W 16
586.007   GR-150 150Wp 10A 110 12 106,0W 16
586.008   GR-250 260Wp 10A 220 24 212,5W 16
586.009   GR-500 500Wp 20A 440 24 389,5W 16
586.010   GR-750 750Wp 30A 640 24 584,0W 16
586.011   GR-1000 1000 Wp 40A 220 24 849,0W 16



* Para outras potencias, consulte-nos.






Sistemas a Energia Solar Off- GRid - modeloS GA - SAÍDA EM Corrente Alternada



  Sistemas GA se diferenciam dos GR no fornecimentp de energia em corrente alternada em 110/220 VAC (60Hz ou 50Hz). São de operação autônoma e independentes e se aplicam no atendimento geral de aplicações de baixa tensão: eletrodomésticos, iluminação,  telefonia em geral, sistemas de segurança e na alimentação de equipamentos preferencialmente de baixa corrente.

  Módulos fotovoltaicos são composições flexíveis e podem ser adicionados, conforme sua necessidade, multiplicando a capacidade e potência. É necessario considerar a capacidade do inversor nestes casos, uma vez que há classes de inversores de tensão e corrente.







(1)

Código

(2)

Modelo

Características dos Sistemas Pré Dimensionados



(3) Capacidade

geração Wp

x hora

(4)Contro-lador

(5)

Capac. bateria

(Ah)

(6)

Inversor DC->AC

Potência

(7)

Tensão de Saída (VAC)

(8)

Carga

(Watt)

Composição

586.100

 GA-5

5 Wp

5A

20

100

120/220

3,0W

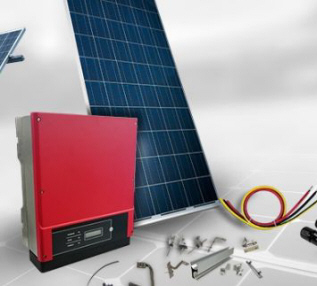

Módulo Solar + Controlador de carga + Bateria(s) + Inversor + Conexões + Cabos.

O suporte de fixação é opcional, pois depende da sua instalação:  em postes, telhado plano, posição retrato ou paisagem ou no solo. (vide a seção de suportes).



Os sistemas aqui padronizados, atendem teoricamente ao consumo de energia relativo à capacidade de geração Wp (coluna 3), multiplicado pelas horas de insolação média do local de instalação (vide mapa solar e dimensionamento em SUPORTE).



A carga (8) é referencial de consumo, atendido pelo sistema por um período igual às horas de insolação, com uma perda de 20%. Supõe a exposição integral do sistema à luz solar. Pode variar conforme latitude, sombreamento e condições de tempo.



Para potencias maiores, pode-se conjugar dois ou mais sistemas com características semelhantes.



Disponibilizamos no SUPORTE de um questionário para consultas e assistência a suas necessidades. Consulte-nos.



586.101

 GA-10

10 Wp

5A

20 100 120/220 6,0W

586.102

 GA-20

20 Wp  5A 30 100 120/220 11,0W

586.103

 GA-30

30 Wp 5A 40 100 120/220 18,0W

586.104

 GA-50

40 Wp  5A 40 100 120/220 28,0W

586.105

 GA-80

50 Wp  5A 60 100 120/220 47,0W

586.106

 GA-100 80 Wp 10A 80 100 120/220 57,0W
586.107  GA-150 100 Wp 10A 110 300 220 85,0W
586.108  GA-250 150 Wp 10A 160 300 220 170,0W
586.109  GA-500 200 Wp 20A 220 500 220 312,0W
586.110  GA-750 250 Wp 10A 220 500 220 467,0W
586.111  GA-1000 300 Wp 20A 220 700 220 680,0W



* Para outras potencias, consulte-nos.
