SMR

  APRESENTAÇÃO

     O sinalizador náutico SMR  permite a fácil instalação no mangrulho da boia ou em mastros.

     Pode ser alimentado por bateria, conversor AC/DC ou painel solar.

     É visualizado em 360° ou opcionalmente pode ser direcional, adicionando o rebatedor interno.

     Construído para o ambiente marítimo, tem base em alumínio naval e lente Fresnel em Makrolon^®, polímero de alta resistência a choques mecânicos e a U.V.

    Os emissores de luz são Power LEDs de alta potencia e durabilidade. Possui sinais selecionáveis, atendendo aos códigos da IALA e NORMAM 17.

    Cores de luzes em amarelo, verde, encarnada, branca ou combinações destas.

    É um equipamento muito econômico, de alta eficiência e de baixo custo.

CARACTERÍSTICAS

• Fotossensor incorporado no sinalizador e/ou no sistema solar para ligar e desligar automaticamente;

• Alimentação em AC ou DC.

• Construção selada e alta resistência para o ambiente marítimo e atmosferas  agressivas.

• Baixíssimo consumo;

• LEDs com vida útil de 100.000 horas..

• Circuito e emissores de luz a LED totalmente eletrônico.

• Leve e compacto.

COR DA LUZ

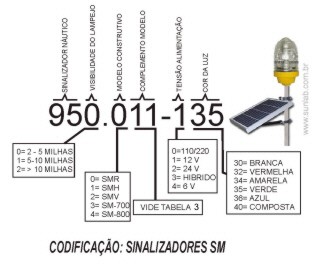

MODELOS

CÓDIGO

ALCANCE

EFETIVO (MN)

APLICAÇÃO - PRINCIPAIS SINAIS QUE

COMPÕEM OS MODELOS

NORMAM 17/

IALA (Principais)

Branca

SMR-130

950.000-130

2-4

1- SINAIS DE ÁGUAS SEGURAS / cais, píeres somente acima de 10 metros

0312- Iso / LpL/ Mo(A)

SMR-230

951.001-130

5-9

2- SINAIS DE PERIGO ISOLADO

0311- Lp(2) E5/10

3- SINAIS PARA NOVOS PERIGOS

0314- R( ) B. MR( ) B.

SMR-330

952.002-130

≥ 10

4- PLATAF.DE PERFUR. E  EXPLOTAÇÃO SUBMARINA >1.400 cd

0318(1) - Mo (U) B.

Branca

SMR-430

952.003-130

≥ 10

0307- R(1) MR (1) B.

0308- R (3) / MR(3) B.

0309- R(6) LpL (1) B.+

0310- R(9) / MR(9) B.

0314- - R( ) B. MR( ) B.

Encarnada

SMR-132

950.004-132

2-4

1- SINAIS LATERAIS DE BORESTE

0303 - Iso

SMR-232

951.005-132

5-9

2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BOMBORDO

0304 - Lp (2+1)

SMR-332

952.006-132

≥ 10

3- SINAIS PARA NOVOS PERIGOS

0314- R( ) E. MR( ) E.

SMR-432

952.000-132

≥ 10

4-TOPE PLATAF.DE PERFUR. E  EXPLORAÇÃO SUBMARINA >3.300cd

318(2)- Mo (U) / Iso / Fixa / 40 FPM

Verde

SMR-135

950.006-135

2-4

1- SINAIS LATERAIS DE BOMBORDO

0302 - Iso

SMR-235

951.007-135

5-9

2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BORESTE

0305 - Lp (2+1)

SMR-335

952.005-135

≥ 10

3- SINAIS PARA NOVOS PERIGOS

0314- - R( ) V. MR( ) V.

Amarelo

SMR-134

950.009-134

2-4

1-CAIS, PÍERES, etc. (não associado a uma direção)

0317a -Fixa

SMR-234

951.010-134

5-9

2- SINAIS ESPECIAIS/ ODAS

0313- Oc./Lp(5) A20s ++

SMR-334

952.004-234

≥ 10

3- OBSTRUÇÕES SUBMARINAS

0321 - Grupo de lampejos.

---

Os alcances luminosos noturnos de luzes de sinalização marítimas devem ser iguais ou maiores que 5 (cinco) MN.

Na sinalização em hidrovias e áreas de manobras interiores são aplicados 2 a 4 MN. (* NORMAM 17)

TABELA 2 - Características Técnicas do SMR

Emissor de Luz

Power LED

Alimentação externa

100-270VAC c/ conversor

Isolação - Norma IEC529

IP-67

Material da lente

Makrolon

Alimentação direta

12 VDC

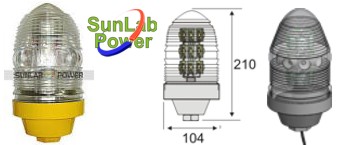

Dimensões (mm)

104 ø X 210

Cor da lente

Conforme a luz

Temp. de operação (°C)

-35 + 75

Peso (Kg)

0,80

Material da base

Alumínio naval

Consumo máximo ( modelos 0/1)

6,0 W

Cor da base

Conforme a luz

Controle

Manual - Remoto (opcional)
