APRESENTAÇÃO
O sinalizador náutico SMV tem como característica a visualização direcional em 180° frontal ou 360° lateralmente. Construção selada para suportar ao ambiente marítimo, com base flangeada e lente em PPMA, resistente a choques e a UV. Sua luz é de por emissores Power LED, com vida útil de 100.000 horas. O circuito eletrônico possui programação de fábrica, para atender aos sinais da NORMAM 17 ou 27, selecionáveis. Cores de luzes em amarelo, verde, azul, encarnada, branca ou em combinações destas. Permite compor grupos sincronizados montados a partir de um painel de controle. Pode ser alimentado por bateria, conversor AC/DC ou painel solar. É um equipamento de baixo custo e de fácil instalação, alta eficiência e versátil. |
CARACTERÍSTICAS
|
|
|
|
||

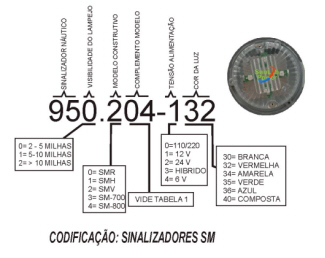

CODIFICAÇÃO
| GRUPO = 95 | ALCANCE (MN) |
MODELOS |
TIPOS |
ALIMENTAÇÃO |
COR DA LUZ | ||||
|
|
0 = |
2 a 4 MN |
|
1 A 12 |
30= |
BRANCA |
|||
|
|
1 = |
5 a 9 MN |
|
TABELA 7 |
1 = |
12 VDC |
32= |
ENCARNADA |
|
|
|
2 = |
>10 MN |
2 = |
SMV |
|
2 = |
24 VDC |
34= |
AMARELA |
|
|
|
|
|
|
3 = |
HIBRIDO |
35= |
VERDE |
|
|
|
|
|
|
4 = |
6V |
36= |
AZUL |
||
|
|
|
|
|
40= |
2 CORES |
||||
|
|
|
|
|
|
|
41= |
3 CORES |
||
TABELA 7 DE TIPOS E APLICAÇÃO
|
COR DA LUZ |
MODELOS |
CÓDIGO |
ALCANCE NOMINAL (MN) |
APLICAÇÃO - PRINCIPAIS SINAIS QUE COMPÕEM OS MODELOS |
NORMAM 17/ IALA (Ex.) |
|
|
Branca |
SMV-130 | 950.200-130 | 2-4 | 1- SINAIS DE ÁGUAS SEGURAS (3) / Sinalização de cais, píeres >10m. | 0312- Iso / LpL/ Mo(A) | |
| SMV-230 | 951.201-130 | 5-9 | 2- SINAIS DE PERIGO ISOLADO | 0311- Lp(2) E5/10 | ||
| 3- SINAIS PARA NOVOS PERIGOS | 0314- R( ) B. MR( ) B. | |||||
| SMV-330 |
952.203-130 |
≥10 | 4- PLATAF.DE PERFUR. E EXPLOTAÇÃO SUBMARINA >1.400 cd | 0318(1) - Mo (U) B. | ||
|
|
||||||
|
Encarnada |
SMV-132 | 950.204-132 | 2-4 |
1- SINAIS LATERAIS DE BORESTE |
0303 - Iso |
|
| SMV-232 | 951.205-132 | 5-9 | 2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BOMBORDO | 0304 - Lp (2+1) | ||
| SMV-332 | 952.208-132 | ≥10 | 3- SINAIS PARA NOVOS PERIGOS >1400cd | 0314- R( ) E. MR( ) E. | ||
|
|
||||||
|
Verde |
SMV-135 | 950.206-135 | 2-4 | 1- SINAIS LATERAIS DE BOMBORDO | 0302 - Iso | |
| SMV-235 | 951.207-135 | 5-9 | 2- SINAIS LATERAIS DE CANAL PREFERENCIAL A BORESTE | 0305 - Lp (2+1) | ||
| SMV-335 | 952.209-135 | ≥10 | 3- SINAIS PARA NOVOS PERIGOS >1400cd | 0314- - R( ) V. MR( ) V. | ||
|
Amarelo |
SMV-134 | 950.202-134 | 2-4 | 1-CAIS, PÍERES, etc. (não associada a uma direção) | 0317a -Fixa | |
| SMV-234 | 951.210-134 | 5-9 | 2- SINAIS ESPECIAIS ODAS | 0313- Oc./Lp(5) A20s | ||
| SMV-334 | 952.211-234 | ≥10 | 3- OBSTRUÇÕES SUBMARINAS / ODAS. | 0321 - Grupo de lampejos. | ||
|
||||||
|
TABELA 8 - Características Técnicas do SMV |
||||||||
|
Emissor de Luz |
Power LED |
Alimentação do sinalizador |
12 VDC |
Isolação - Norma IEC529 |
IP-68 |
|||
|
Material da lente |
Poli - Makrolon |
Resist. a temperatura (ºC) |
-35 + 75 |

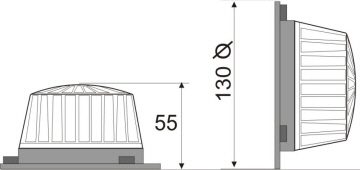

Dimensões (mm) |
130 ø X 55 |
|||
|
Cor da lente |
Transparente |
MTBF | 100.000 horas |
Peso (Kg) |
0,45 |
|||
|
Material da base |
ABS |
Controle |
manual |
Consumo (2-4 MN) |
5,0 W |
|||
|
Cor da base |
Cinza |
Consumo (5-9 MN) | 10,0 W | |||||
|
|
|
|
||||||
