LUMINÁRIAS DELTA















   A linha de luminárias Delta AXIS e GSX  são montadas com LEDs de última geração.



  Seu diferencial esta na eficiência, durabilidade e alto índice de reprodução de cores. Além do baixo consumo e alta luminescência, o circuito eletrônico é microprocessado e programável, possui fotossensor incorporado, muito mais preciso, isento de falhas e manutenção, além de possibilitar várias outras opções operacionais.

 A linha Delta é desenvolvida pela Sunlab Power.

 A ótica é formada por lentes em PMMA, com transparência acima do vidro e alta resistência a choques mecânicos, jatos d'água e altas temperaturas.

 O sistema inteligente da luminária, além do acionamento, permite  temporizações, intensidades variadas  e funções adicionais tanto para economizar mais energia, quanto sensorizar movimentos, dar avisos como no auxilio a PcDs.

O corpo é em alumínio e a base articulada, facilitando o ajuste do foco de luz independente da inclinação do braço. Sua fixação pode ser feita em braços ou na própria estrutura do poste.

Consulte-nos sobre estas e outras opções que podem ser agregadas.

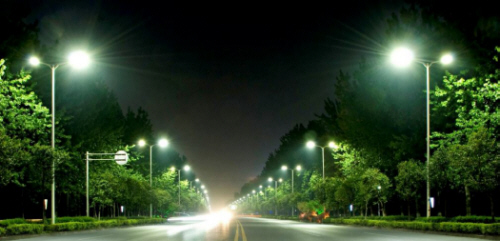

Aplicação: Na iluminação de ruas, avenidas, praças, estacionamentos, etc... instalada em poste ou paredes.

Atende a classes V1 a V4 para vias de tráfego de veículos e P1 a P3 para trafego de pedestres.

Em conformidade com as normas NBR-IEC 15129, NBR IEC-60598-1 e NBR 5101:2018.

  • Os modelos AXIS são para rede elétrica AC, desde 100 até 270 Volts  (50/60 Hz.) - "full range".

  • Os modelos GSX são para sistema solar fotovoltaico, ou baterias embarcadas, alimentadas nas tensões de 12 ou 24 Volts CC.



Vantagens:

  • Consumo reduzido: 50% mais econômica que as luminárias LED convencionais.

  • Eficiência: Maior rendimento em lúmen por watt.

  • Luz imediata ao acionar.

  • Não é afetada por choque térmico ou por alterações do clima.

  • Ecologicamente correta, não possui materiais agressores ao meio ambiente.




ÓTICA

Lente de proteção e a segunda no padrão ótico escolhido (ex.: IESNA classe Tipo II ou III).  Para tais escolhas, o local e a altura da instalação devem ser ideais para obtenção de uma distribuição luminosa uniforme (vide NBR5101).











PROTEÇÕES DO Circuito:

 Todos os modelos possuem estabilização e driver de corrente constante multicanais. Contém proteções contra curto-circuito, sobre-tensão e corrente e compensação automática de temperatura. Incorporam módulo DPS substituível para a proteção contra descargas atmosféricas



Acessório INCLUSO:

O sensor de luminosidade (fotossensor) já está incorporado no sistema.



Acessórios OPCIONAIS:

- Sensor de movimento e dimerização;

- Programação de tempo e intensidades de luz;

- Controle remoto e comunicação Wi-Fi;

- Sistema de detecção de falhas;

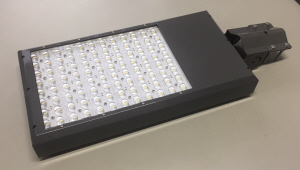

CONSTRUÇÃO:

Em alumínio, com acabamento liso e pintura eletrostática, minimizando a aderência de poeira e partículas. Fixação articulada, versátil para suportes desde 40 até 60 mm de diâmetro com regulagem de inclinação, permitindo a instalação tanto na vertical quanto inclinada. Elementos de fixação em aço inoxidável. Grau de proteção IP-66.






Características Gerais

Corpo

Alumínio, com acabamento liso e pintura eletrostática

Emissor de Luz

LED SMD, encapsulamento cerâmico.
Temp. de Cor 5.200 ± 400 K

Expectativa de Vida

70.000h (LM-80)
IRC >80

Acionamento

Fotossensor
Fator de Potencia  Em AC = >0.98 EM CC= 1,0
Isolação (NBR 6164) IP66
Resistência a temp. (ºC) -40° a +85° C
Garantia 5 anos para módulos LED e circuito eletrônico













Modelo AXIS
para rede elétrica AC, desde 100 até 270 Volts  (50/60 Hz.) - "full range"
Modelo Delta 20 AXIS Delta 40 AXIS Delta 60 AXIS Delta 80 AXIS Delta 100 AXIS Delta 120 AXIS Delta 150 AXIS Delta 190 AXIS Delta 230 AXIS
Código 820.020 820.040 820.060 820.060 820.100 820.120 820.150 820.190 820.230
Pot. Equivalente 20 W 40W 60 W 80W 100W 120W 150W 190W 230W
Fluxo Luminoso (Lm) 1.972 3.943 5.915 7.886 9.858 11.830 15.773 19.716 23.659
Tipo de Lente Tipo II Tipo II Tipo II Tipo II Tipo III Tipo III Tipo III Tipo III Tipo III
Altura montagem max* 5m. 6m. 8m. 9m. 12m. 14m. 15m. 17m. 18m.
Corrente max. (Amp) 0,12 0,25 0,32 0,45 0,56 0,67 0,88 1,12 1,14
Consumo/Pot. Ativa(W) 12 23 34 45 56 69 87 112 134

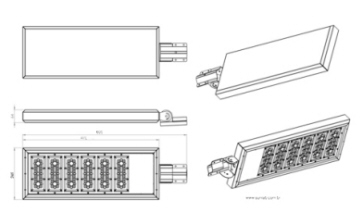

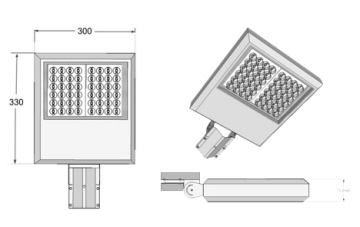

Dimensões (CxLxH) mm. 330x300x70 470x245x64,5
Peso Liq. (kg) 2,8 2,9 3,0 3,2 3,4 3,6 3,8 4,3 4,5
* AM: Altura recomendada em montagem padrão (consulte)




Modelo GXS
para sistema solar fotovoltaico com baterias ou embarcadas

Modelo

Delta 20

GSX

Delta 40

GSX

Delta 60

GSX

Delta 80

GSX

Delta 100

 GSX

Delta 120

GSX

Delta 150

GSX

Delta 190

 GSX

Delta 230

 GSX

Código 821.020 821.040 821.060 821.080 821.100 821.120 821.150 821.190 821.230
Pot. Equivalente 20 W 40W 60W 80W 100W 120W 150W 190W 230W
Lumens 1.972 3.943 5.915 7.886 9.858 11.830 15.773 19.716 23.659
Tipo de Lente Tipo II Tipo II Tipo II Tipo II Tipo III Tipo III Tipo III Tipo III Tipo III
Altura montagem max* 5m. 6m. 8m. 9m. 12m. 14m. 15m. 17m. 17m.
Tensão de Operação (VCC) 12 12 12 12 24 24 24 24 24
Consumo/Pot. Ativa(W) 14 25 34 46 58 68 91 115 138
Dimensões (CxLxH) mm.

330x300x70

470x245x64,5
Peso Liq. (kg) 2,6 2,7 2,8 3,0 3,2 3,4 3,6 3,8 4,3
* AM: Altura recomendada em montagem padrão (consulte)
