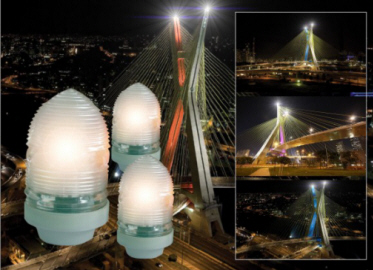

Sinalizadores de Obstáculos à Navegação Aérea

























Modelo ESR sem conversor (12-24VDC)

Modelo SR2/ SR4 com conversor AC/DC acoplado

Modelo SR12/ 24/ 60 com conversor AC/DC acoplado





Apresentação:



   Sinalização luminosa de obstáculos à navegação aérea, são aplicações críticas de segurança e necessitam de equipamentos confiáveis, à prova de falhas, para que possam prevenir e alertar ao piloto da aeronave do perigo. Devem atender às especificações do Ministério da Aeronáutica, normas da ABNT,ANAC, ICAO, CAA e FAA.

   Os Balizadores para Obstáculos Aéreos da Sunlab Power® são fabricados com materiais de alta qualidade e tecnologia, desde a liga dos metais, polímeros e semicondutores,  para permitir um resultado eficaz.

  Construídos em alumínio, com tratamento de superfície para suportar a atmosferas agressivas.  Lente em policarbonato Makrolon® com excelentes propriedades dielétricas, transparência ótica, além da alta resistência ao Sol, impacto e chamas.

A utilização de Power LEDs, emissores de luz de alta potência, reduz ao mínimo os custos de manutenção e troca, como ocorre com lâmpadas.



Aplicação:

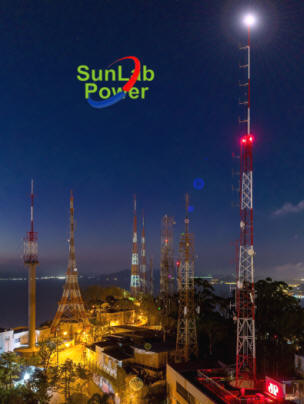

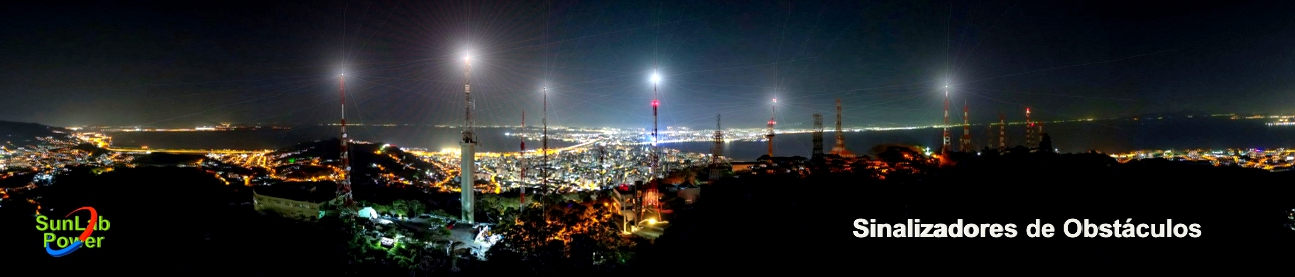

São instalados no topo de torres, chaminés, antenas, pontes, caixas d'água, edifícios, turbinas eólicas e outros obstáculos, permitindo ser visualizados da aeronave a distâncias seguras. A instalação é simples, com cores de luz e intensidades determinadas, com ou sem flash (lampejos) conforme a regulamentação.

 A instalação de grupos de sinalizadores pode exigir flashes sincronizados. A Sunlab Power® fornece todo o sistema, incluindo geradores fotovoltaicos, no-breaks e conversores AC/DC, com proteções, sincronização e supervisão de falhas.

É recomendável que o uso destes balizamentos em locais mais críticos, contenha sistemas de energia contínua, com baterias (no-break ou solar), garantindo sua operação, caso haja falha de energia da rede elétrica. Proporcione a segurança necessária, protegendo vidas e seu capital.



Potência Luminosa e Cor:



 Os balizadores possuem várias intensidades de luz e cores: Luz contínua (sem lampejo) ou de efeito estrobo (piscante/flash). Os tipos são aplicáveis segundo normas internacionais, classificando suas intensidades (baixa, media ou alta). Outras soluções podem ser desenvolvidas para sua necessidade e aplicação. Nossos balizadores e sistemas atendem à:



  -Portaria n°147/DGCEA de 2020 do Min. da Defesa, Comando da Aeronáutica do Brasil.

  -ABNT NBR 9541:2006-Sinalização aeronáutica de obstáculos.

  -ANAC- RBAC nº 154 Emenda nº 04.

  -ICAO apêndice 14, volume 1, capítulo 6. “

  -Visual Aids(Doc 9157 AN/901 -FAA-AC N°: 150/5345-43H, “Specification for Obstruction Lighting Equipment.”

  -FAA-AC N°: 70/7460-1,” Obstruction Marking and Lighting.”

  -EM 61547:1995 Equipamentos de iluminação para uso genérico c/ imunidade de EMC.

GRUPO= 98 LUZ ALIMENTAÇÃO MODELOS SR/ESR

MONTAGEM

COR DA LUZ

SINALIZA-DORES

0

FIXA

0

110/220 AC

01

1R

0

SIMPLES

30

BRANCA



1

FLASH

1

12 DC

03

2R

1

DUPLO

32

VERMELHA







2

24 DC

05

4R

2

COMPOSTO

34

AMARELA





3

DC/AC

10

12R





35

VERDE





4

125 DC

20

24R





36

AZUL









25

50R



40

COMPOSTA









30

60R











Montagem

dupla

Montagem

individual

A manutenção é praticamente inexistente, por não possuir peças móveis ou sujeitas a desgaste.

Proporciona alta luminosidade e confiabilidade aliados ao baixo consumo e durabilidade.

A tecnologia dos emissores de luz incorporados nos sinalizadores da SunLab Power,  proporcionam uma vida útil acima de 100.000 horas de uso.



Vantagens:



1) Redução de custos na operação e manutenção.

2) Fotossensor já incorporado: acionamento e interrupção automáticos.

3) Construção leve e compacta: alta integração de componentes e fácil instalação.

4) Materiais de alta durabilidade, com proteções: reduz trocas e os riscos de acesso à altura aos sinalizadores.

5) Não possui lâmpada ou soquete: São módulos a LED e sem falhas de  contato.

6) Circuito totalmente eletrônico e microcontrolado.

7) O lampejo com LED não reduz sua vida útil, diferente do que ocorre com lâmpadas.









Sinalizadores de BAIXA Intensidade

Período de operação - Intensidades



Classe de

Intensidade

Modelo

Tipo

Cor da

 Luz

Luz

FPM

Código

Diurno

(cd)

Crepús-

culo (cd)

Noturno

(cd)

Loja

Aplica-se



SR1

A

Vermelha

Fixa

980.V01-

032

-

-

10

- Obstáculos fixos que não excedam a 45 metros de altura.

- Obstáculos não extensos.

- Aplica-se em helidecks (CAA-CAP437)

ES2R/

SR2

B

Vermelha

Fixa

980.V03-

032

-

-

10

- Obstáculos fixos que não excedam a 45 metros de altura.

- Em combinação c/ outras de média intensidade



ES4R/

SR4

B

Vermelha

Fixa

980.V05-

032

-

-

32



- Obstáculos que não excedam a 45 metros de altura.

- As luzes de baixa intensidade tipo B podem ser utilizadas em combinação com luzes de média intensidade tipo B.



E

Vermelha

Flash

40

981.V05-

032

-

-

40

- Aplicado em Aerogeradores.

C

Amarela

Flash

60-90

981.V05-

034

-

40

40

- Aplicado em objetos móveis (Follow-me)

Azul

981.V05-

036

-

40

40

- Aplicado em objetos móveis.

V=Voltagem de alimentação





Sinalizadores de MEDIA Intensidade

Período de operação - Intensidades



Classe de

Intensidade

Sinalizador

Modelo

Tipo

Cor da Luz

Luz

Código

Diurno

(cd)

Crepús-

culo (cd)

Noturno

(cd)

Loja

Aplica-se

ES24R



SR24

A

Branca

Flash

20-60

981.V20-

030

20.000

± 25%

20.000

± 25%

2.000

± 25%

- Em conjunto com sinalização de alta intensidade, em alturas intermediárias inferiores a 150 metros, com separação que não exceda 105 metros.

- Luzes adicionais em níveis intermediários, espaçadas uniformemente..

- Objetos extensos ou de um grupo de edifícios.

- Aerogeradores com altura total maior ou igual a 150 metros e menor ou igual a 315 metros.

ES12R



SR12

E

981.V10-

030

-

-

2.000

± 25%

ES12R



SR12

B

Vermelha

Flash

20-60

981.V10-

032

-

-

2.000

± 25%

- Obstáculo com altura superior a 45 metros e inferior a 150 metros ou extenso como um grupo de edifícios.

- A separação não deve exceder a 52 metros.

- Utilizar sozinha ou em combinação com luzes de baixa intensidade tipo B.

- Adicionar em níveis intermediários, alternadamente de baixa intensidade tipo B e de média intensidade tipo B, espaçadas o mais uniformemente.

C

Vermelha

Fixa



980.V10-

032



-

-

2.000

± 25%

- Utilizada sozinha ou com luzes adicionais em níveis intermediários espaçadas tão uniformemente quanto possível.

- Quando se tratar de objetos extensos ou de um grupo de edifícios.

V=Voltagem de alimentação







Sinalizadores de ALTA Intensidade

Período de operação - Intensidades



Classe de

Intensidade

Sinalizador

Modelo

Tipo

Cor da Luz

Luz

Código

Diurno

(cd)

Crepús-

culo (cd)

Noturno

(cd)

Loja

Aplica-se

ES60R

SR60

A

Branca

Flash

40-60

981.V30-

030

200.000

± 25%

20.000

± 25%

2.000

± 25%

- Obstáculo cuja altura seja igual ou superior a 150 metros.

ES50R

SR50

B

981.V25-

030

100.000-

± 25%

20.000

± 25%

2.000

± 25%



- Torres de sustentação de linhas elétricas, cabos suspensos ou objetos de configuração semelhante.

V=Voltagem de alimentação







Sinalizadores Conjugados ALTA e MEDIA Intensidades

Período de operação - Intensidades



Classe de

Intensidade

Sinalizador

Modelo

Tipo

Cor da Luz

Luz

Código

Diurno

(cd)

Crepús-

culo (cd)

Noturno

(cd)

Loja

Aplica-se

ES60R

SR60

A

Branca

Flash

40-60

981.320-

130

200.000

± 25%

20.000

± 25%

2.000

± 25%

- Obstáculo cuja altura seja igual ou superior a 150 metros.

- Torres de sustentação de linhas elétricas, cabos suspensos ou objetos de configuração semelhante.



Pode ser programado para funcionamento simultâneo ou em situações específicas. Utilizado em geral como:

a) Redundância: Caso haja falha de um o outro entra em operação.

b) Simultâneo: Para aumento da visibilidade.



ES50R

SR50

B Branca

981.325-

030

100.000-

± 25%



- Aerogeradores.

- Aplicações Especiais, atendendo a projetos e especificações da Aeronáutica. Ex.:



a) Operar com duas cores em períodos distintos;

b) Flashes com intensidades alternadas;

c) Intensidades variáveis conforme o nível de instalação, etc.

ES24R

B/C Vermelha

20.000

± 25%

2.000

± 25%











TABELA 2 - Características Elétricas

Modelo do Sinalizador

SR1

ES2R

SR2

ES4R

SR4

ES12R

SR12

ES24R

SR24

ES50R SR50

ES60R

SR60

Corrente máxima (A)

0,03

0,42

0,04

0,58

0,06

1,16

0,12

1,12

0,22

1,87 0,36

3,75

0,71

Consumo máximo (Watts)

4,0

5,0

5,0

7,0

7,0

14,0

14,0

27,0

27,0

50,0 50,0

90,0

90,0

Alimentação do Balizador (V)

100-270

12

100-270

12

100-270

12/24

100-270

24

100-270

24 100-270

24

100-270

Acionamento

Automático - fotossensor incorporado

Interferência EMI/RFI

Não emite interferência

Vida útil estimada (MTBF)

100.000 horas

TABELA 3 - Características Construtivas

Emissor de luz

LED - Diodo emissor de luz de alta potência

Corpo

Em alumínio fundido com pintura eletrostática.

Lente

Makrolon®

Umidade

98%

Temperatura

-30°C +75°C

Fixação

Rosca fêmea 3/4" NPT

Isolação

IP65 Norma IEC529

Dimensões (mm.)

210 alt. x 105 ø

Peso

~ 1,50  Kg

Garantia

2 anos

Cobertura Horizontal (Azimute) 360º
