SINALIZADORES DE OBSTÁCULOS AÉREOS



Sinalizadores de Obstáculos Aeronáuticos

Orientação sobre o Uso de Sinalização de Obstáculos Aeronáuticos

Sistema de Sinalização de Obstáculos com No-Break

Consulta sobre produtos

Sistema de Sinalização a Energia Solar

Manual de Instalação de Sinalizadores ESR/SR

Sistemas de Sinalização a Energia solar e Elétrica Manual do Produto - Sinalizadores ESR/SR









Aplicações: Os balizadores são indicados para sinalização luminosa de obstáculos que possam criar perigos à navegação aérea, e devem atender às especificações do Ministério da Aeronáutica, normas ABNT, ICAO e FAA.

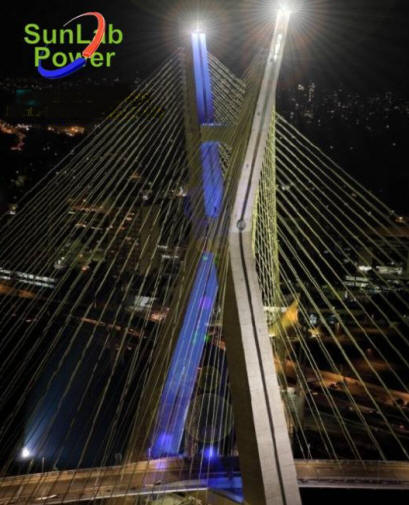

São instalados no topo das torres, chaminés, antenas, pontes, caixas d'água, edifícios, turbinas eólicas e outros obstáculos que possam causar perigo às aeronaves, permitindo que sejam visualizados pela aeronave a distâncias seguras.



A instalação é simples e há várias opções. Recomendamos sempre o uso de sistemas com baterias para garantir a operação em caso falta de energia elétrica. Instale com a segurança necessária à navegação aérea, protegendo vidas e seu capital.



A Sunlab Power® fornece tanto a sinalizadores simples, quanto a sistemas completos e de flash sincronizados:





Potência Luminosa: Os balizadores possuem várias intensidades de luz e cores. De luz contínua (SEM LAMPEJO) ou de efeito estrobo (PISCANTE/FLASH). As potencias são aplicáveis às normas de sinalização para  baixa, media e alta intensidade. Outras soluções podem ser construídas para sua necessidade e aplicação.



Vantagens:



1) Redução de custos de operação (acionamento e interrupção automáticos).

2) Fácil instalação: leve e compacto (alta integração de componentes);

3) Materiais de alta durabilidade, com proteções (baixa manutenção).

4) Não precisa trocar lâmpadas: tecnologia LED de estado sólido;

5) Circuito totalmente eletrônico: consumo muito menor e facilidade de substituição;

6) Sincronização desenvolvida e patenteada pela SunLab Power®, para balizadores estrobo, instalados em grupo para funcionar ao mesmo tempo.



A manutenção é praticamente inexistente, pois não possui peças móveis e sujeitas a desgaste. Proporcionam alta luminosidade e confiabilidade, aliados ao baixo consumo e durabilidade  inigualável. A alta tecnologia dos emissores de luz incorporados nos sinalizadores da SunLab Power®,  proporcionam uma vida útil estimada em 100.000 horas de uso.

Apresentação: Sistemas de sinalização luminosa (balizas) para o trafego aéreo, são aplicações críticas de segurança e necessitam de equipamentos confiáveis e à prova de falhas.



Os Balizadores para Obstáculos Aéreos da Sunlab Power® são fabricados com materiais de alta qualidade e tecnologia desde a liga dos metais, polímeros e semicondutores,  para permitir um resultado eficaz com maior economia e confiabilidade.



A utilização de power LED - emissores de luz de alta potência, reduz ao mínimo os custos de manutenção e eliminam totalmente a troca, como ocorre com lâmpadas.

Características Principais

  • Emissores de luz a LED de 100.000 horas. Não necessita de manutenção ou troca de lâmpada.

  • O piscar com LEDs não reduz sua vida útil, diferente do que ocorre com lâmpadas.

  • Baixíssimo consumo, permitindo utilizar fontes de energia alternativa;

  • Baixíssima manutenção, reduzindo custos de troca e riscos para acessar os sinalizadores;

  • Funcionamento automático, sem intervenção de operadores;

  • Circuito totalmente eletrônico, sem peças de desgaste, compacto e leve;

  • Cores de luz sem necessidade de filtros;

  • Permite desenvolver aplicações customizadas de sinalização.

  • Atende à Norma NBR 15.238 / 2005 e Portaria da Aeronáutica.











TABELA 1 - Características Técnicas Intensidade mínima / máxima (cd) e período de acionamento (portaria 957/GC3)*

Classe de Intensidade

Sinalizador

Tipo

Cor da Luz

Luz

Diurno

Crepúsculo

Noturno

Aplica-se



Baixa Intensidade



- Obstáculos não extensos

- Alturas até 45 metros.

- Em combinação c/ outras de média intensidade





Modelo 03

ES2R / SR2

A

Vermelha

Fixa

-

-

10 / 28

- Obstáculos que não excedam a 45 metros de altura.



Baixa Intensidade



- Obstáculos não extensos

- Alturas até 45 metros.

- Em combinação c/ outras de média intensidade





Modelo 05

ES4R

SR4

B

Vermelha

Fixa

-

-

32 / 40

- Obstáculos que não excedam a 45 metros de altura.

- As luzes de baixa intensidade tipo B podem ser utilizadas em combinação com luzes de média intensidade tipo B.

E

Vermelha

Flash

-

-

32 / 40

- Aplicado em Aerogeradores, são três luzes de baixa intensidade no nível intermediário.

C



Amarela

Flash 60-90

-

40 / 45



40 / 45



- Aplicados em objetos móveis.

Azul

40 / 58

40 / 58

Media Intensidade



- Obstáculos extensos

- Altura maior que 45 metros e menor que 150 metros.

- Em combinação c/ outras de baixa/alta intensidade.

- Topo da nacela em aerogeradores



20

ES24 R

SR 24

A

Branca

Flash 20-60

20.000 /

23.000

20.000 /

23.000

2.000 /-

2.300

- Em conjunto com sinalização de alta intensidade, em alturas intermediárias inferiores a 150 metros, com uma separação que não exceda 105 metros.

- Luzes adicionais em níveis intermediários, espaçadas uniformemente..

- Objetos extensos ou de um grupo de edifícios.

- Aerogeradores com altura total maior ou igual a 150 metros e menor ou igual a 315 metros

20

ES12 R

SR 12

B

Vermelha

Flash 20-60



2.000-

2.300

- Quando se tratar de obstáculo com altura superior a 45 metros e inferior a 150 metros ou extenso como um grupo de edifícios.

- A separação não deve exceder a 52 metros.

- Utilizar sozinha ou em combinação com luzes de baixa intensidade tipo B.

- Adicionar em níveis intermediários, alternadamente de baixa intensidade tipo B e de média intensidade tipo B, espaçadas o mais uniformemente.

C

Vermelha

Fixa



2.000

- Utilizada sozinha ou com luzes adicionais em níveis intermediários espaçadas tão uniformemente quanto possível.

- Quando se tratar de objetos extensos ou de um grupo de edifícios

Alta Intensidade



- Altura maior que 150 metros

- Torres elevadas de linha elétrica podem reduzir em 50%





30

ES60R

SR60

A

Branca

Flash 20-60

200.000-

205.000

20.000

28.000

2.000

2.300

- Obstáculo cuja altura seja igual ou superior a 150 metros.

31

ES60E

SR60E

B

Branca

Flash 20-60

100.000-

115.000

20.000

28.000

2.000

2.300

- Torres de sustentação de linhas elétricas, cabos suspensos ou objetos de configuração semelhante.

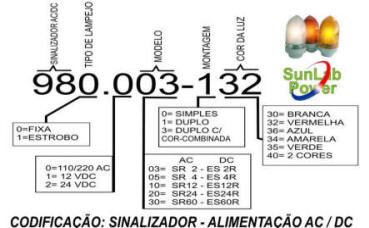

TABELA 2 - CODIFICAÇÃO para especificar um  SINALIZADOR:

Grupo

98 = Sinalizador de Obstáculo

Piscada (a)

0 = Fixa

1= Estrobo

Alimentação (b)

0=110/220AC

1=12 DC

2=24 DC

Modelo (cc)

vide tabela acima

Montagem (d)

0=individual

1= duplo

3=duplo  *

Cor da luz (ee)

vide tabela

 duplo

 individual









Consulte o: Guia Orientativo para Instalação de Sinalizadores





TABELA 3 - Características Elétricas

Modelo do Sinalizador

ES2R

SR 2

ES4R

SR 4

ES12R

SR 12

ES24R

SR 24

ES60R

SR 60

Corrente maxima (A)

0,37

0,05

0,45

0,06

0,7

0,09

1,0

0,23

2,5

0,6

Consumo máximo (Watts)

4,5

5,0

5,4

6,6

8,4

10,8

24,0

26.2

60,0

66,0

Alimentação do Balizador

12/24 VDC

110/220 AC

12/24 VDC

110/220 AC

12/24 VDC

110/220 AC

24 VDC

110/220 AC

24 VDC

110/220 AC

Alimentação com Conversor

110 - 220 VAC - 50/60 Hz

Acionamento

Automático

Interferência EMI/RFI

Não emite interferências

Vida útil estimada antes de falha (MTBF)

100.000 horas

TABELA 4 - Características Construtivas

Emissor de luz

LED - Diodo emissor de luz de alta potência

Corpo

Em alumínio fundido com pintura eletrostática.

Lente

Em Macrolon (polímero resistente ao sol e raios UV)

Umidade

90%

Temperatura

-30°C +85°C

Fixação

Rosca fêmea 3/4" NPT

Isolação

IP65 Norma IEC529

Dimensões (mm.)

210 alt. x 104 diâm.

Peso

~ 1,50  Kg

Garantia

2 anos

Cobertura Horizontal 360º Angulo de Abertura Vertical 7º - 12º






TABELA 5

BRANCA

VERMELHA

AZUL

AMARELA

VERDE

Cores da luz

Temperatura ou Onda (K/nm)

5500K

625 nm

470 nm

590 nm

530 nm

* Atende às recomendações do capítulo 3, parte IV do Anexo 14 da ICAO e em conformidade à portaria 256/GC5. Classificamos os sinalizadores como abaixo:

  • Baixa intensidade: de 10 Cd até 1599 Cd  - (Cd=candelas).

  • Média intensidade: de 1600 Cd. até 99.000 Cd.

  • Alta intensidade: acima de 100.000 Cd.



TABELA 6 - DISTÂNCIA NOMINAL E INTENSIDADE DE LUZ

Recomendações de intensidade de luz, em candelas, para serem visualizadas a olho nu a determinadas distâncias, tanto em uso noturno quanto diurno. Veja as observações para maiores detalhes.

Distância

Intensidade (cd)

 Km

Milha Náutica

Milha Terrestre

Operação Noturna

Operação Diurna

2,05

1,1

1,2

1

5.000

3,70

2,0

2,3

5

25.000

5,55

3,0

3,4

15

75.000

7,40

4,0

4,6

36

182.000

9,26

5,0

5,7

77

383.000

11,11

6,0

6,9

150

745.000

12,96

7,0

8,0

270

1.400.000

14,81

8,0

9,2

480

2.400.000

16,66

9,0

10,3

820

4.100.000

18,52

10,0

11,5

1.400

6.900.000

20,37

11,0

12,6

2.200

11.000.000

25,92

14,0

16,1

8.900

45.000.000

31,48

17,0

19,5

32.000

161.000.000

35,18

19,0

21,8

73.000

367.000.000

  • Cor da luz utilizada: branca. Cores como azul, verde ou vermelho, são captadas mais facilmente que amarelo ou branco.

  • Cores azul e verde são recomendadas para locais sujeitos a neblina.

  • Paisagens, cores e luzes de fundo podem prejudicar a visão do sinalizador.

Obs.: Como é praticamente impossível representar todos os fatores da natureza, que modificam o ambiente onde pode estar sendo instalado o sinalizador, as informações acima foram adquiridas em laboratório sob ausência total de luz. Entretanto para aproximar a condições de uso normal externo, foi adotado um fator de perda de 0,75. Outros fatores devem ser levados em consideração:

 A presente tabela foi extraída de estudos efetuados para a IALA /1998.






  • Devido ao constante aprimoramento destas tecnologias, os dados e informações aqui divulgados podem ter sido alterados ou ficar defasados. Consulte a SunLab ou sua revenda autorizada mais próxima.

  • As figuras podem não representar o produto com fidelidade.

  • Devido aos constantes avanços da tecnologia, os dados e características podem ser alterados sem prévio aviso.

  • Copyright Lábramo Centronics

  • Revisão: 27/06/2016
