sinalização de SOBREPOR









HPL 5 - Sinalizador de sobrepor, para Indicar a direção de aterrissagem .  Emissores de luz a LED e eletrônico.



Código: 981.303





Status Light - Indicador de Estado de heliponto. Lente Fresnel em Makrolon. Emissores de luz a LED. Flashes de 120 FPM.










HFR-1 - Farol  Indicador de Heliponto, de media intensidade.



Código: 981.303





HPL 15 - Sinalizador de sobrepor, para FATO, aproximação, taxiway, manobras.  Emissores LED.



Código: 981.315














HPL-5  INDICADOR DE DIREÇÃO DA ATERRISSAGEM









Aplicação:



O HPL-5 é projetado para ser utilizado na indicação do alinhamento da rota de aproximação da área de aterrissagem e decolagem.

 A recomendação de instalação consiste de 6 (seis) luzes  omnidirecionais, espaçadas a 5 metros, em linha, direcionadas para o centro da TLOF e fora da área da FATO, assegurando uma aproximação correta,  permitindo ao piloto a orientação da aterrissagem.



Descrição:



  Base em ABS, instalação de sobrepor, e lente em PMMA omnidirecional, com fixação no solo através de parafusos e buchas.

 Luz fixa ou flash com emissores de luz a LED e circuito eletrônico microprocessado, comandado através do Painel de Controle.





Características:

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Opera com luz fixa.

  • Lente em PMMA.

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e conexão através de passa-fio  ¾" .



















Modelo

HPL-5





Código do produto

981.303



Emissor de Luz

Power LED

Aplicação

Sinalizador de alinhamento da rota

Cores da luz

Conforme Norma

Corpo

Em Tecnopoli

Intensidade luminosa (candelas)

 > 30 cd  ≤  60cd

Material da lente

Makrolon®

Ângulo da luz

Horizontal = 360º Vertical= 20°- 90°

Lente

Clara

Padrão de iluminação/sinal

Fixa / flash



Alimentação do Sinalizador

12/24 VCC.

Fixação Por parafusos e buchas

Entrada no QAC

100 - 240 VAC  ou  125 VCC

Altura (mm.) 55,0 acima do solo fora da FATO

Corrente máxima

0,65 A

MTBF

100.000 horas

Potencia Equivalente

8 Watts

Dimensões (mm.) H=55 D= 130 ø

Classe de isolação (NBR 6164)

IP-65

Resistência a temp. (ºC) Classe I

-30° a +65° C

Peso (Kg)

1,5

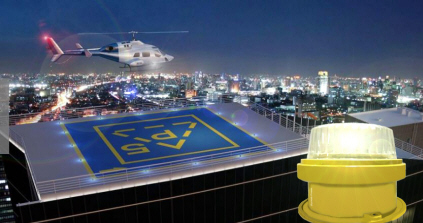

HPL-15  LUZ PARA FATO, TAXIWAY, APROXIMAÇÃO, MANOBRA





Aplicação:



O HPL-15 é um Sinalizador Aeronáutico de Sobrepor, construído com a tecnologia  LED, aplica-se na segurança de heliportos e aeródromos ao referenciar FATO, laterais em taxi-ways, runaways e helidecks, nas operações de pouso, decolagem e manobras.

 É construido em alumínio, com base flangeada, perfil baixo e alta resistência ao deslocamento de sólidos, produtos químicos e alterações climáticas (MIL‑ C-7989B ).

 Atende a instalações elétricas  com circuito em paralelo ou em série (opcional) e sua alimentação é flexivel e versátil: baixa tensão (desde 12 até 48 Volts AC ou DC), assegurando aeronaves e pessoas não correrem riscos em caso de choque na área de operação.





Características:

  • Totalmente eletrônico e microcontrolado

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Opera com luz fixa ou com três ou mais intensidades além de efeitos de luz auxiliares ao piloto.

  • Lente em PMMA.

  • Construção selada de alta resistência a químicos,  U.V. e alterações climáticas.

  • Baixíssimo consumo.

  • Fornecido completo.

  • Aterramento na carcaça.













Modelo

HPL-15





Código do produto

981.315



Emissor de Luz

Power LED

Aplicação

FATO em helidecks, taxiway, runaway etc.

Cores da luz

Conforme aplicação e Norma

Corpo

Alumínio

Intensidade luminosa (candelas)

 > 15 cd  ≤  60cd

Material da lente

PMMA

Ângulo da luz

Horizontal = 360º Vertical= 20°- 90°

Lente

Clara

Padrão de iluminação/sinal

Fixa ou 3-5 intensidades além de efeitos

Fixação Por flange, parafusos e buchas

Alimentação do Sinalizador

12/24/36/48 V



Corrente máxima

0,65 A

MTBF

100.000 horas

Potencia Ativa

8 Watts

Dimensões (mm.) H=100 D= 135 ø

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +85° C

Peso (Kg)

2,5

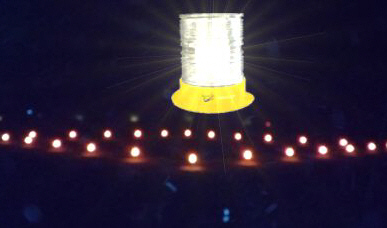

HFR-1  INDICADOR DE HELIPONTO







 Descrição:



   O HFR-1 é um sinalizador de média intensidade que emite luzes rotativas nas cores verde, amarela e branca. Sua função é facilitar a localização visual do heliponto ao piloto da aeronave.  A instalação é nas proximidades da área de operaçao do heliponto, no topo da estrutura ou edificação mais alta, para ser visível a 5 Km de distancia à noite





   Construção em alumínio, com base flangeada e lente em Makrolon®, resistente à intempéries, impactos, granizos e raios UV.

   A mudança da cor e rotação do sinal é através do circuito eletrônico e microcontrolado. Não tem peças de desgaste e sua luz é dada por LEDs de alta potencia. É acionado  pelo Quadro de Operação SHL e sua a alimentação é em 12 VDC.







Características:

  • A alimentação pode ser feita em AC ou DC, nas tensões de 12/24 DC ou 100-250 AC em circuito separado do heliponto.

  • Flashes entre 30 a 45 por minuto.

  • Construção selada e de alta resistência. Inclui conexões  à prova d'água.

  • Emissores de luz em Power LED com MTBF de 100.000 horas.

  • Circuito totalmente eletrônico e emissores de luz a LED.

  • Barramento paralelo. Utiliza cabos PP dois fios.

  • Alta qualidade de materiais: durabilidade e confiabilidade;

  • Baixíssimo consumo.

  • A fixação da base é através da flange.

  • Atende à  Portaria da Aeronáutica  N-18/GM5 de 14/02/74 e AC 150/5345-12, Specification for Airport and Heliport Beacon.





Perfil lateral Base e fixação









Modelo

HFR-1







Código do produto

981.304



Emissor de Luz

Power LED

Aplicação

Farol sinalizador indicador de heliponto

Cor da luz

 Rotativa em amarela, verde e branca

Corpo

Em alumínio

Intensidade luminosa (candelas)

1.680 (am) , 1.950 cd (verde), 2.500 (bca)

Dimensões (mm.)

 180 x 175 ø

Ângulo da luz no plano

horizontal = 360º c/ inclinação 1º

Lente

Transparente em Makrolon

Padrão de iluminação/sinal

flashes rotativos 30-45 FPM

Potencia Equivalente

98 Watts

Alimentação do Sinalizador

12/24 VCC / 100-240 VAC.

Fixação

Por  Flange

Alimentação do Painel/Controle

100 - 250 VAC

Acionamento

Manual

Corrente máxima

1,5 A

MTBF

100.000 horas

Consumo máximo

45,0 Watts

Temperatura de operação (ºC)

45°

Classe de isolação (NBR 6164)

IP-66

Resistência a temperatura (ºC)

-30° + 65°

Peso (Kg)

4,5
