Sinalizadores de Embutir













HPL-20  Sinalizador embutido de quadrante. Lente em silicontech.



Código: 981.320





HPL-10 Sinalizador embutido de quadrante. Lente em Silicontech®.



Código: 981.317




HPL-4 Sinalizador embutido de perímetro . Lente em vidro.



Código: 981.310





HPL-8  Sinalizador embutido para alinhamento na aproximação do heliponto.



Código: 981.315



HPL-9 - Balizamento de embutir para  lateral de taxiway. Lente em Silicontec,





Código: 981.311



HPL-11  Balizamento de embutir para centerline. Lente em Silicontech®.



Código: 981.309





HPL-12  Sinalizador embutido para alinhamento na aproximação do heliponto. Compacto com lente alta em Silicontec.

Código: 981.312





SHL - Painéis de comando e operação para sinalização do heliponto,  unidade de alimentação AC-DC, proteções e no-breaks.

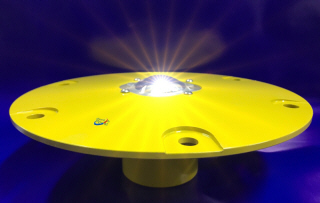

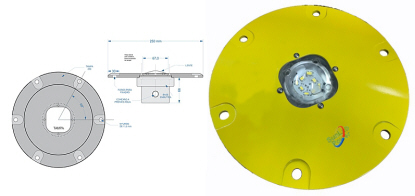

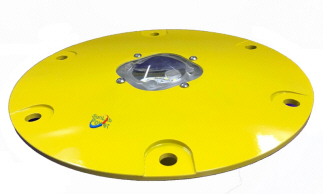

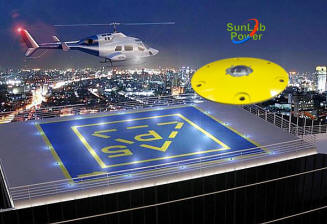

HPL-20  Sinalizador embutido DE QUADRANTE



Aplicação:



O HPL-20 é um sinalizador projetado para assegurar as operações de aterrissagem.

Sua instalação no quadrante  do heliponto  ou helideque, permite ao piloto a localização fácil da área, a uma distância segura e orientando-o visualmente para onde deve aterrissar até o toque em solo.

Também pode ser utilizado como alinhamento da trajetória de aproximação à TLOF*.

Em áreas de toque redondas, devem ser alocados uniformemente, a intervalos entre 1,5 m e no máximo 8 m. Em áreas quadradas ou retangulares, instala-se nos vértices e adicionais são colocados equidistantes e alinhados nos espaços entre os vértices, a 30 cm.  para dentro ou para fora do perímetro da TLOF. O mínimo são 4 sinalizadores e a recomendação é de até 8 ( 4 nos vértices e quatro entre eles)*.

* (AC 150/5390-2B, pg. 66 - item 310-a).



Descrição:



   O sinalizador HPL-20 é embutido, reforçado para suportar a impactos acima de 1,64 kPa e ao peso de aeronaves.

Fornecido completo, com emissores de luz a LED e circuito eletrônico micro-controlado e sincronizado para todo o grupo, com 3 intensidades e efeitos (luz rotativa, piscante e estrobo), adicionando maior segurança e melhor identificação do heliponto na operação de aproximação e aterrissagem.







Construído em alumínio e cabo com conexões à prova d'água. Parafusos em aço inox. Lente em silicontech.





Características:

  • Alimentação padrão em baixa tensão, demais sao opcionais.

  • Lente em silicone especial para a aviação.

  • Emissores LED com MTBF de 100.000 horas.

  • Opera com três intensidades e efeitos de luz.

  • Construção selada de alta resistência a produtos químicos,  U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • TC incorporado.

  • Aterramento na carcaça.

  • Fixação pela tampa.



    Conformidades:



    NBR-11482, FAA L-318, NORMAM-27/DPC, CAP 437 – Offshore Helicopter Landing Areas, FAA AC No: 150/5390-2B – Heliport Design, ICAO Anexo 14 Vol. I e II e Visual Aids (Doc 9157AN/901).




















Datasheet HPL-20







Modelo

HPL-20





Código do produto

981.320



Emissor de Luz

Power LED

Aplicação

Sinalizador embutido para TLOF e outras

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontech

Ângulo da luz

Azimute = 360º  Vertical= 20°- 90°

Lente

Clara. Luz colorida dos dos emissores LED

Padrão de iluminação/sinal

3 intensidades / piscante/ flash/ rotativa



Alimentação em baixa tensão

12/24 Vdc.

Fixação Embutido

Alimentação em alta tensão

100 - 270 VAC

Altura (mm.)

4,0 acima do solo

Corrente máxima

0,6 A

MTBF

100.000 horas

Potencia Equivalente

8,0 Watts

Dimensões ( mm.) H=85 D= 250 ø

Classe de isolação (NBR 6164)

IP-67

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

4,5

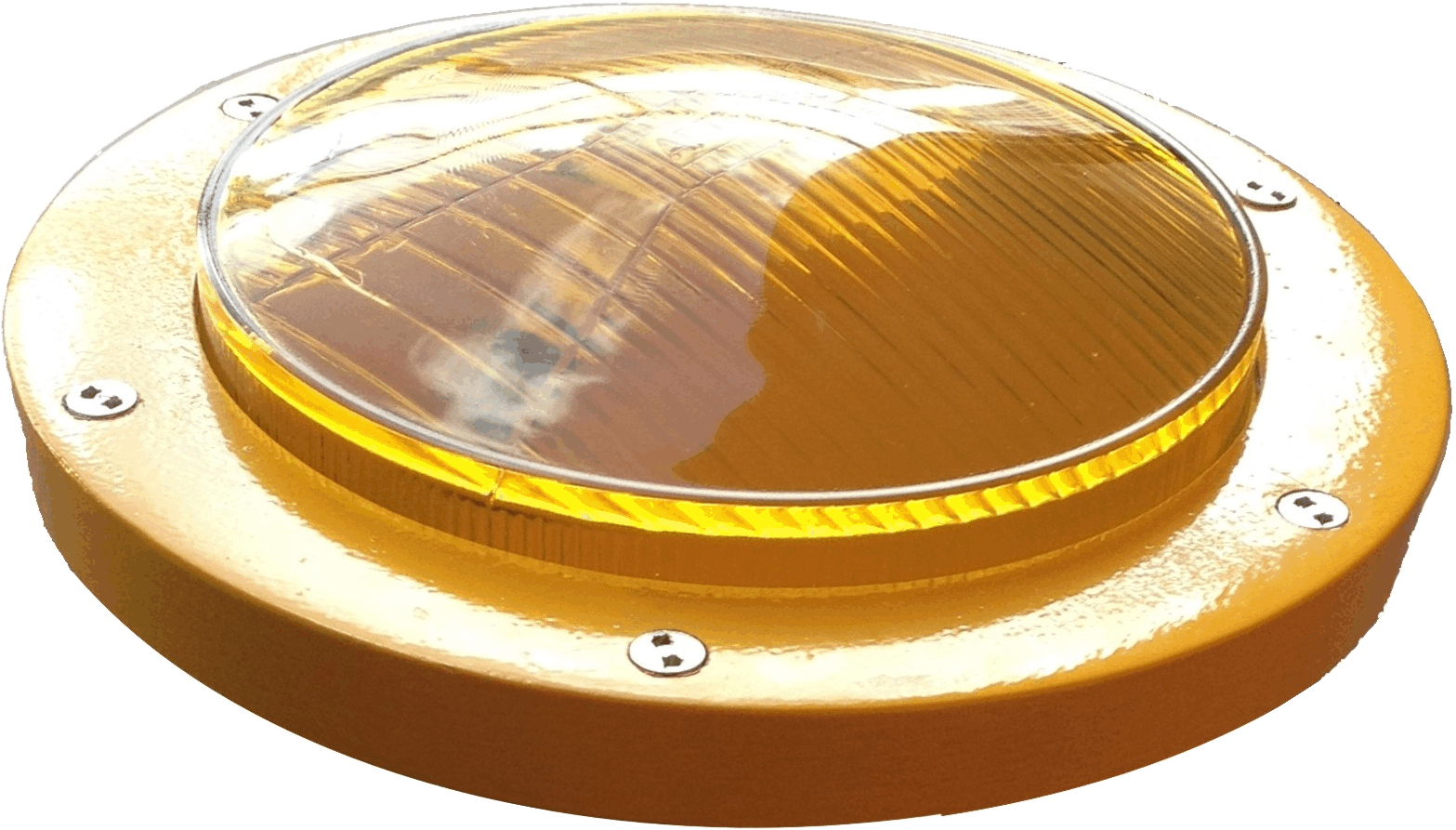

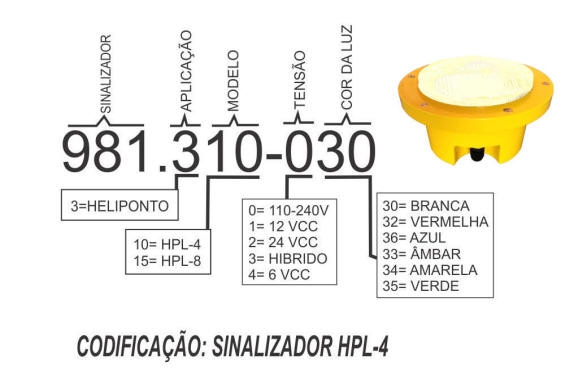

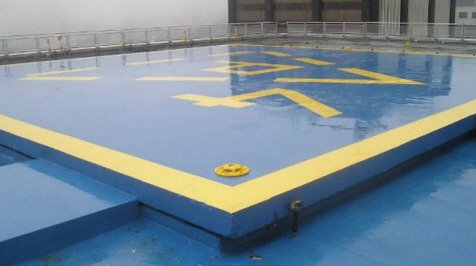

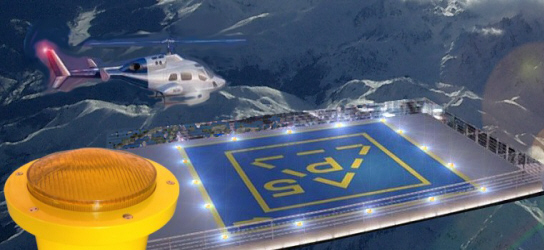

HPL-4 Sinalizador embutido DE perímetro











Aplicação:



O HPL-4 é um sinalizador de perímetro projetado para assegurar a identificação do heliponto e da área de  aterrissagem.

Instala-se no perímetro externo do heliponto. Em estruturas elevadas, impede a visão da luz abaixo do nível da área de aterrissagem, assegurando uma aproximação correta e permitindo ao piloto a fácil orientação na aterrissagem.



Descrição:



  Construção em alumínio reforçado, embutido, composto pela base e tampa com lente em vidro, cabo e conexões inseridas. Parafusos em inox.

Luz com intensidades e efeitos (luz rotativa, piscante e estrobo). emissores de luz a LED omnidirecional e circuito eletrônico microprocessado, comandado pelo Painel de Operação e sincronizado para todo o grupo.









Características:

  • Alimentação de baixa tensão.

  • Lente em vidro borossilicato.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Opera com três ou mais intensidades de luz e efeitos de luz rotativa, piscante e estrobo.

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e conexão através de passa-fio  ¾" .



























Modelo

HPL-4





Código do produto

981.310



Emissor de Luz

Power LED

Aplicação

Sinalizador de perímetro - FATO

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Material da lente

Vidro (NBR 11482)

Ângulo da luz

Horizontal = 360º Vertical= 170°

Lente

Clara ou na cor da luz dos emissores LED

Padrão de iluminação/sinal

≥ 3 intensidades / piscante/ flash/ rotativa



Alimentação do Sinalizador

12/24 Vdc.

Fixação Embutido

Entrada no QAC

100 - 270 VAC  ou  125 VDC

Altura (mm) 3,5 (máxima) acima do solo

Corrente máxima

1,3 A

MTBF

100.000 horas

Potencia Equivalente

16,0 Watts

Dimensões ( mm.) H=85 D= 205 ø

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

2,5

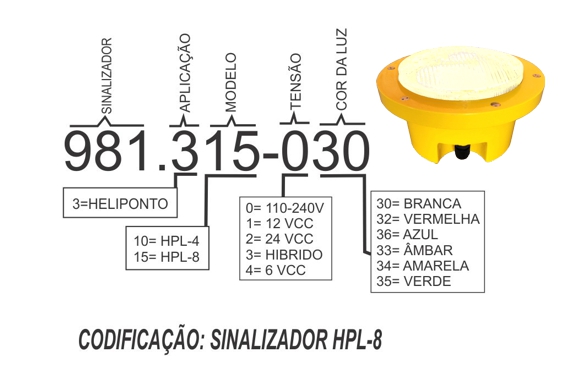

HPL-8  INDICADOR DE DIREÇÃO DA ATERRISSAGEM



Aplicação:



O HPL-8 é projetado para ser utilizado na indicação do alinhamento da rota de aproximação da área de aterrissagem e decolagem.

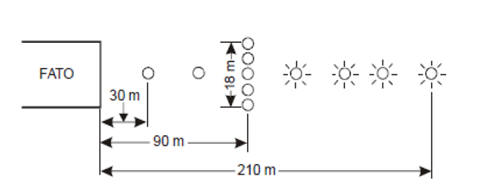

 A instalação consiste de 6 (seis) luzes amarelas, omnidirecionais, espaçadas a 5 metros em linha, direcionadas para o centro da TLOF e fora da área da FATO, assegurando uma aproximação correta,  permitindo ao piloto a orientação da aterrissagem.



Descrição:



  Construção em alumínio reforçado, embutido, composto pela base e tampa com lente em vidro, cabo e conexões inseridas. Parafusos em inox.

 Luz fixa ou flash e emissores de luz a LED omnidirecional e circuito eletrônico microprocessado, comandado pelo Painel de Operação.









Características:

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Opera com luz fixa.

  • Lente em vidro

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e conexão através de passa-fio  ¾" .



















Modelo

HPL-8





Código do produto

981.315



Emissor de Luz

Power LED

Aplicação

Sinalizador de alinhamento da rota

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

 > 50 cd  ≤  100cd

Material da lente

Vidro (NBR 11482)

Ângulo da luz

Horizontal = 360º Vertical= 20°- 90°

Lente

Clara ou na cor amarela

Padrão de iluminação/sinal

Fixa / flash



Alimentação do Sinalizador

12/24 Vdc.

Fixação Embutido

Entrada no QAC

100 - 270 VAC  ou  125 VDC

Altura (mm.) 3,5 (máxima) acima do solo na FATO

Corrente máxima

1,3 A

MTBF

100.000 horas

Potencia Equivalente

16 Watts

Dimensões ( mm.) H=85 D= 205 ø

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

2,5

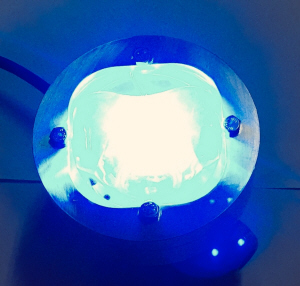

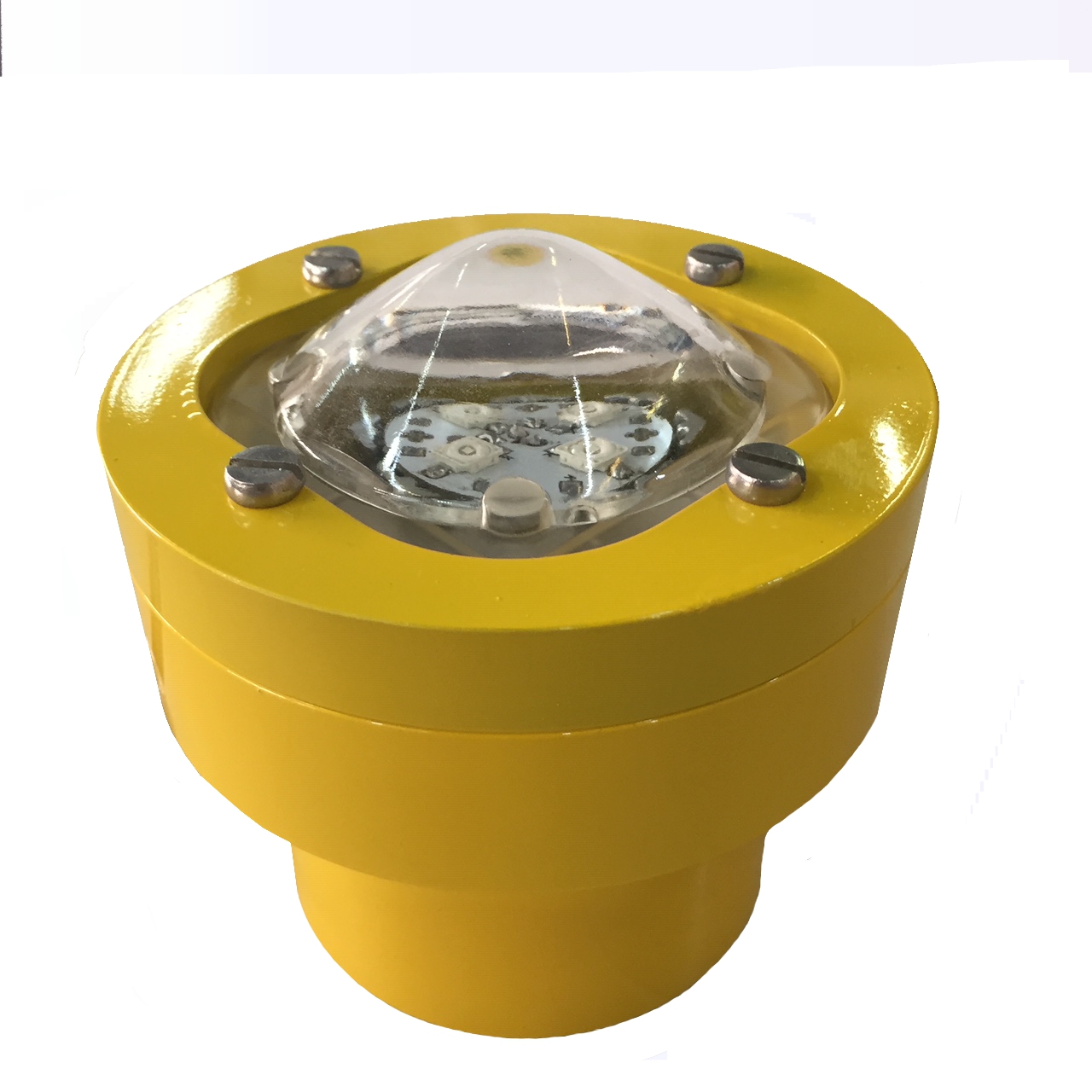

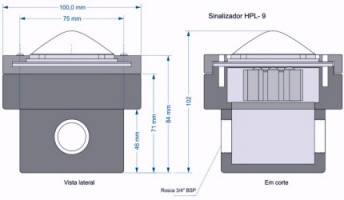

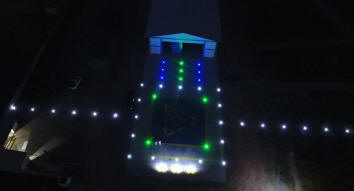

HPL-9  Sinalizador embutido de lateraL - borderline









Aplicação:



O HPL-9 é a mais recente inovação em luzes aeronáuticas para o auxilio visual em helipontos e aeródromos. É um sinalizador de embutir para bordas de pistas ou perimetro.

Aplica-se em taxiways, barras e outras marcações delimitando as laterais, proporcionando o movimento seguro das aeronaves de um ponto a outro. Em helipontos, fazem a conexão entre a área de operação (FATO) e a de manobra ou estacionamento. As laterais são delimitadas por luzes azuis.



Descrição:



   Corpo em alumínio, selado, lente em Silicontech moldada para obter luz omnidirecional no ângulo correto. Emissores LED com circuito eletrônico micro-controlado.

  Comando e sincronização para grupo. Pode ser acionado opcionalmente por sensores ou via remoto. Proteções na alimentação de energia e TC incorporado.







  Os emissores de luz podem ter intensidades e efeitos de luz, adicionando segurança nas operações de manobras, saídas, acessos, aproximação e aterrissagem. Fornecido completo para o uso.



Características:

  • Compacto e potente.

  • Alimentação de baixa tensão.

  • Emissores LED com MTBF de 100.000 horas.

  • Lente em Silicontech® .

  • Opera com luz fixa ou com intensidades de luz e efeitos.

  • Construção à prova d'água, selada, alta resistência a produtos químicos, U.V. e variações climaticas.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. Em serie é opcional, TC incorporado.

  • Aterramento na carcaça.

  • Fornecido com cabo e conectores.













Modelo

HPL-9





Código do produto

981.311







Aplicação

Luz lateral (taxiway ou perimetro)





Corpo

Em alumínio

Intensidade luminosa (candelas)

20 cd  ≤  60cd

Material da lente

Silicontech®

Ângulo da luz

Horizontal = 360º Vertical= 170°

Lente

Clara - omnidirecional

Padrão de iluminação/sinal

Fixa ou ≥ 3 intensidades

Emissor de Luz Power LED

Alimentação do Sinalizador

12/24 VDC.

Cores da luz Conforme Norma

Entrada no QAC

100 - 270 V

Fixação Embutido no solo

Corrente máxima

0,35 A

MTBF

100.000 horas

Potencia Equivalente

8,0 Watts

Dimensões ( mm.) H=85 D= 100 ø

Classe de isolação (NBR 6164)

IP-67

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

1,5

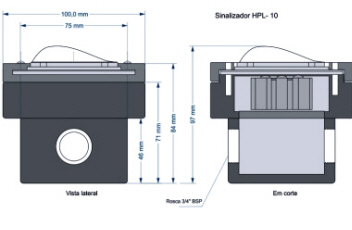

HPL-10  Sinalizador embutido de centro - centERline





Aplicação:



    O HPL-10 tem várias aplicações como luzes embutidas para alinhamento e centro de pista. É compacto, potente e resistente ao peso de aeronaves.

   Em taxiways, runaways, acessos e manobras, etc. são aplicados para o movimento seguro das aeronaves de um ponto a outro. Como centreline é aplicável foco bidirecional, na cor verde.

O HPL-10  é a mais recente inovação em sua construção por sua eletrônica, emissores LED e pela lente de alta resistência química, UV, térmica e mecânica. Possui   diferentes fotometrias para cada aplicação nas diferentes categorias de pistas e em helipontos.



Descrição:

  Construção em alumínio, compondo base, tampa e lente. cabo de conexão já instalado. Parafusos em inox.  Emissores de luz a LED. Fornecido completo para o uso.









Características:

  • Compacto e potente.

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Pode operar fixa ou com intensidades de luz e efeitos.

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e rosca p/ conexão ¾" BSP.













Modelo

HPL-10





Código do produto

981.317







Aplicação

Sinalizador de centro de pista





Corpo

Em alumínio

Intensidade luminosa (candelas)

50 cd  ≤  100cd

Material da lente

Silicontech®

Ângulo da luz

Horizontal = 2 x 120º Vertical= 42°

Lente

Clara/ uni ou bidirecional (opcional

Padrão de iluminação/sinal

Fixa ou ≥ 3 intensidades

Emissor de Luz Power LED

Alimentação do Sinalizador

12/24 V.

Cores da luz Conforme Norma

Entrada no QAC

100 - 270 VAC

Fixação Embutido no solo

Corrente máxima

0,5 A

MTBF

100.000 horas

Potencia Equivalente

14,0 Watts

Dimensões ( mm.) H=85 D= 100 ø

Classe de isolação (NBR 6164)

IP-67

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

1,5

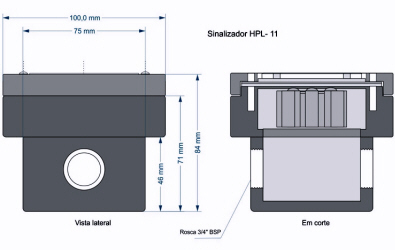

HPL-11  Sinalizador embutido DE QUADRANTE







Aplicação:



O HPL-11 é um balizador embutido e compacto, projetado para atender na área da TLOF e em sinalização das marcações visuais, oferecendo maior segurança às operações de identificação, aproximação e aterrissagem. Suporta ao peso de aeronaves e pode ser instalado em quadrante, semelhante ao HPL-2.



Descrição:



    Construção em alumínio, composto pela base, tampa e lente. Parafusos em inox.  Circuito eletrônico e emissores de luz a LED, luz fixa ou opcionalmente com intensidades e efeitos. Fornecido completo para o uso.







Características:

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Lente plana e simétrica em Silicontec® omnidirecional .

  • Pode operar fixa ou com intensidades de luz e efeitos.

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e rosca p/ conexão ¾" BSP.











Modelo

HPL-11





Código do produto

981.309



Emissor de Luz

Power LED

Aplicação

Sinalizador de quadrante ou marcações

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontec

Ângulo da luz

Horizontal = 360º Vertical= 10°- 90°

Lente

Clara, simétrica, plana.

Padrão de iluminação/sinal

fixa ou ≥ 3 intensidades / piscante/ flash/ rotativa



Alimentação do Sinalizador

12/24 Vdc.

Fixação Embutido

Entrada no QAC

100 - 270 VAC  ou  125 VDC

Altura (mm) ao nível do solo

Corrente máxima

0,35 A

MTBF

100.000 horas

Potencia Equivalente

4,0 Watts

Dimensões ( mm.) H=85 D= 100 ø

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

1,0


















HPL-12  INDICADOR DE DIREÇÃO DE ATERRISSAGEM







Aplicação:



O HPL-12 é utilizado na indicação do alinhamento da rota de aproximação da área de aterrissagem e decolagem.

   A instalação consiste de 6 (seis) luzes amarelas, omnidecionais, espaçadas a 5 metros em linha, direcionadas para o centro da TLOF e fora da área da FATO, assegurando uma aproximação correta,  permitindo ao piloto a orientação da aterrissagem.



Descrição:



   Construção em alumínio de alta durabilidade. Composto por tampa, base com conexão IP66 e lente em Silicontec® concentrando a luz na vertical em ângulo conf. recomendação da ICAO. Emissores de luz a LED.











Características:

  • Alimentação de baixa tensão.

  • Emissores de luz LED com MTBF de 100.000 horas.

  • Opera com luz fixa.

  • Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Circuito totalmente eletrônico.

  • Baixíssimo consumo.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Embutido e rosca p/ conexão ¾" BSP.



















Modelo

HPL-12





Código do produto

981.312



Emissor de Luz

Power LED

Aplicação

Sinalizador de alinhamento da rota

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontec

Ângulo da luz

Horizontal = 360º Vertical= 10°- 90°

Lente

Clara, lisa

Padrão de iluminação/sinal

≥ 3 intensidades / piscante/ flash/ rotativa



Alimentação do Sinalizador

12/24 Vdc.

Fixação Embutido

Entrada no QAC

100 - 270 VAC  ou  125 VDC

Altura (mm.) 45 (máxima) acima do solo

Corrente máxima

1,0 A

MTBF

100.000 horas

Potencia Equivalente

8,0 Watts

Dimensões ( mm.) H=85 D= 205 ø

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

1,5










Lábramo Centronics Ind.Com. Ltda.  1983 - 2019 . SunLab Power Division.   Email: sunlab@sunlab.com.br  . São Paulo. Brasil. Tel +55 11 4035.8575.

  • Devido ao constante aprimoramento das tecnologias, os dados aqui divulgados podem sofrer alterações sem previo aviso. Due to constant improvement of technologies, data disclosed herein may changes without previous notice.

  • As figuras podem não representar o produto com fidelidade. The figures can not represent the product with allegiance..

  • Copyright Lábramo Centronics. Revisão: 06/09/2020.
