Sinalizadores  elevados PARA Helipontos





















HPL-1 - Sinalizador elevado de perímetro. Lente de perfil baixo. Opera com intensidades de luz e efeitos.





Código: 981.300



HPL-3A  -  Sinalizador elevado de perímetro. Lente em vidro borossilicato. Opera com intensidades de luz e efeitos.



Código: 981.302



SHPL-1 - Sinalizador de perímetro a ENERGIA SOLAR.  Opera com intensidades de luz e efeitos.





Código: 790.001



HPL-6 - Sinalizador elevado de perímetro. Lente em PMMA. Opera com intensidades de luz e efeitos.





Código: 981.305



HPL 7 - Sinalizador elevado para taxiway. Lente em silicone de alta resistência.





Código: 981.314







HFL 40 - Refletor elevado para áreas de pouso, manobras e decolagem. Estrutura resistente ao deslocamento de ar e sólidos.



Código: 981.306

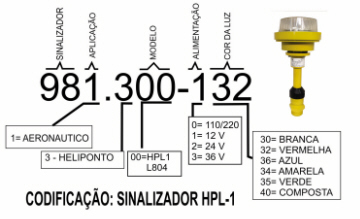

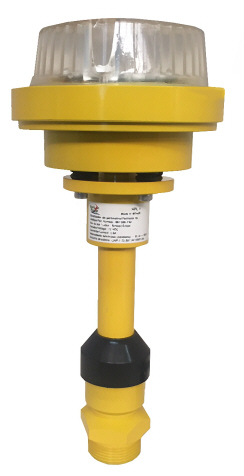

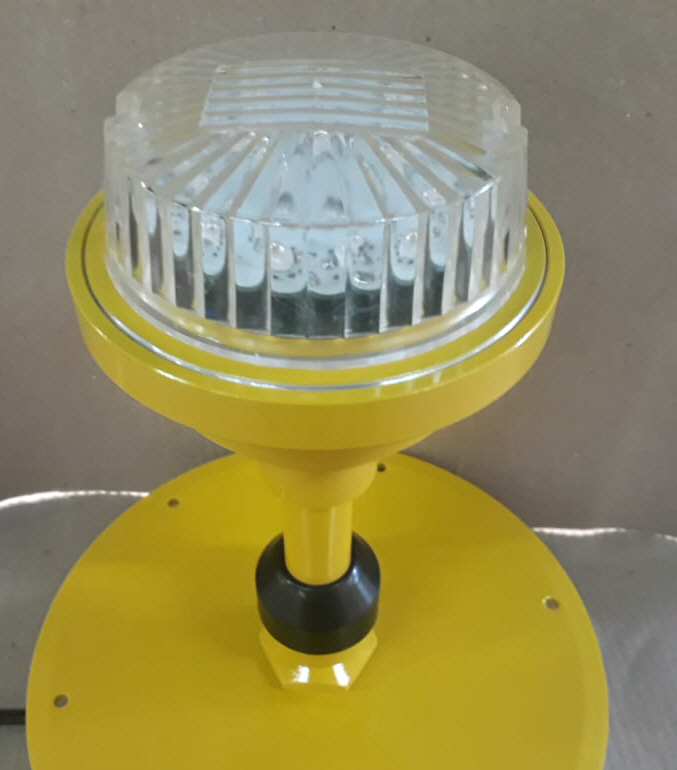

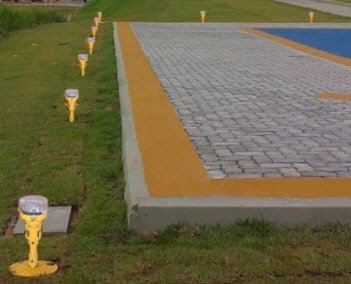

HPL-1   Sinalizador elevado DE PERÍMETRO lente baixa





Aplicação:



    Os sinalizadores elevados HPL-1 são utilizados para  definir o perímetro da área de aterrissagem e decolagem (FATO), instalados no lado externo do limite dessa área.



Composição:

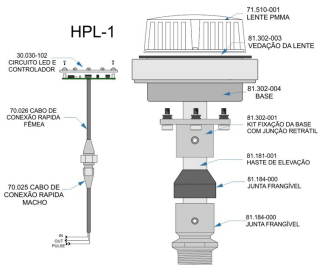

    Construído em alumínio, é fornecido completo: lente omnidirecional de perfil baixo, injetada em PMMA de alta transparência,resistência a choques de sólidos deslocados pelas aeronaves, resíduos químicos, intempéries e raios U.V.

   Junta frangível e parafusos em aço inox.  O conjunto da lente permite a regulagem de nível e a haste, a de altura.

   Incorpora o próprio circuito de controle, totalmente eletrônico e microcontrolado. Opera com os demais HPLs  sincronizando as  intensidades e efeitos de luz auxiliares ao piloto.





Características:

  • Emissores de luz em LED com MTBF de 100.000 horas.

  • Construção de alta resistência.

  • Alta qualidade de materiais, durabilidade e confiabilidade.

  • Baixíssimo consumo;

  • A instalação elétrica atende a circuito em paralelo e preferencialmente de baixa tensão, assegurando que pessoas ou aeronaves não corram riscos de choques ou danos na área de operação.

  • Aterramento na carcaça.

  • Fixação frangível na base c/rosca de 1 1/2" NF .

  • Cabo e conector MxF são à prova d´água conf. norma















Modelo

HPL-1





Código do produto

981.300



Emissor de Luz

Power LED

Aplicação

Balizador Elevado de PERÍMETRO

Cores de luz

Conforme Norma

Corpo

Em alumínio

Intensidade Efetiva

> 30 cd  ≤ 60 Candelas [cd]

Material da lente

PMMA

Ângulo da luz

Horizontal = 360º Vertical= 180°

Lente

Transparente, simétrica

Padrão de iluminação/sinal

3 intensidades + efeitos flash/ rotativa

Altura da haste (cm)

Regulável

Alimentação do Sinalizador

12 / 24 / 36 V.

Regulagem de inclinação

Entrada no QAC

110 / 220 VAC

Fixação da base frangível

Rosca de 1 1/2" NF

Corrente máxima

0,6 A

MTBF

100.000 horas

Consumo max.

8,0 W

Dimensões ( mm.) H=250 (max.) D= 135 ø

Classe de isolação (NBR 6164)

IP-65

Resistência a temperatura (ºC) Classe I

-30° a +65° C

Peso (Kg)

2,3






















SHPL-1   Sinalizador elevado DE PERÍMETRO A ENERGIA SOLAR









Aplicação:



    O SHPL-1 foi desenvolvido para operações de pouso e decolagem noturnas, assegurando operações em locais onde não há infraestrutura ou sinalização adequada.

   Aplicável em  emergências, resgates, helipontos temporários ou onde se requer a sinalização, sem infra estrutura para energia elétrica.



Descrição:



   O SHPL-1 é um balizador  elevado solar de perímetro (FATO) composto pelo sinalizador, gabinete, baterias, controlador solar e painel solar fotovoltaico.

    Possui as características do HPL-1, com três ou mais intensidades e efeitos de luz rotativa, piscante e estrobo.

   Instalação muito simples e acionamento através de botão manual ou controle remoto.



Características:

  • Transportável.

  • Alimentação em 12 V através do sistema Solar.

  • Emissores de luz em LED com MTBF de 100.000 horas.

  • Construção de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Alta qualidade de materiais: durabilidade e confiabilidade;

  • Autonomia de 44 horas em bateria.

  • Circuito totalmente eletrônico.













Modelo

SHPL-1





Código do produto

790.001



Emissor de Luz

Power LED

Aplicação

Balizador de PERÍMETRO a energ. solar

Cores de luz

Amarela, branca, vermelha, azul ou verde

Corpo e lente

Tecnopoli (polímero alta resistência)

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Lente PMMA

Ângulo da luz

Horizontal = 360º Vertical= 180°

Altura da haste (cm)

Regulável

Padrão de iluminação/sinal

3 intensidades / piscante/ flash/ rotativa

Fixação

Flange rosqueável 25 cm. diam.

Alimentação do Sinalizador

12 Vdc.

MTBF 100.000 horas

Corrente máxima

0,6 A

Dimensões ( mm.)

L=220 C=380 H=240

Consumo max.

8,0 W

Resistência a temperatura (ºC) Classe I

-30° a +65° C

Classe de isolação (NBR 6164)

IP-65

Autonomia em bateria 44 horas

Peso (Kg)

18,5

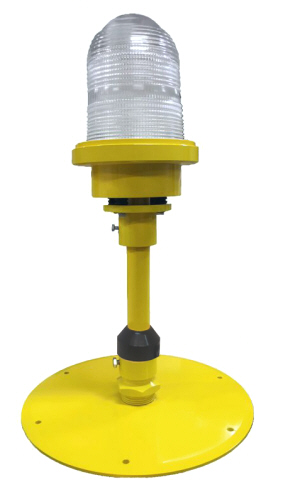

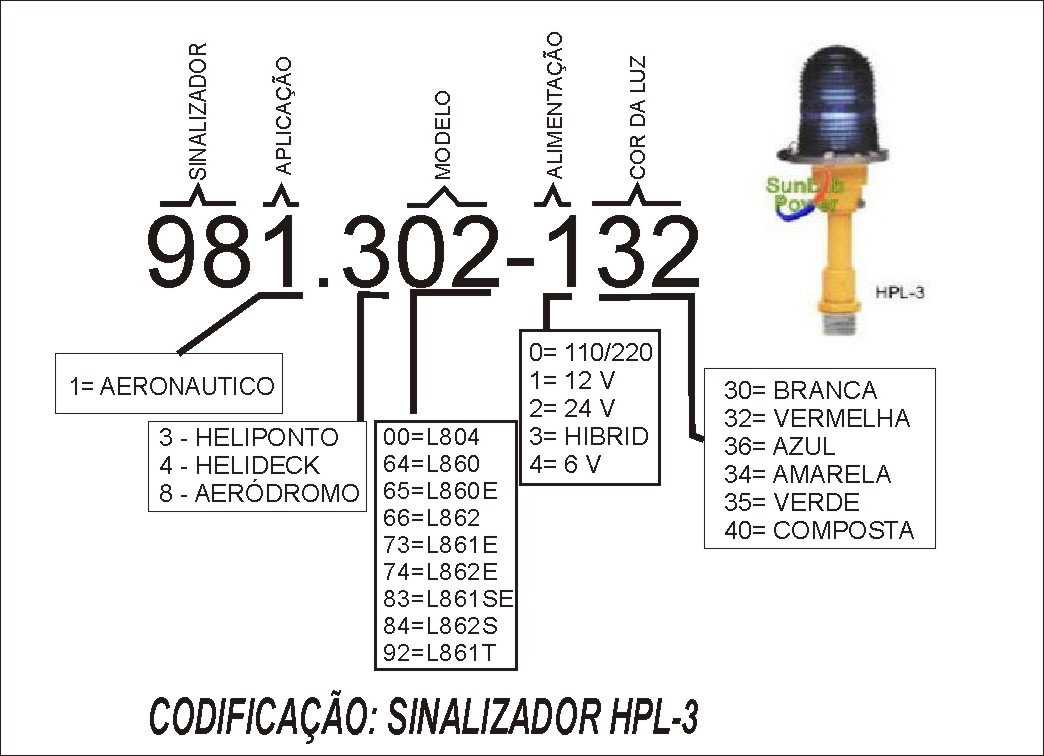

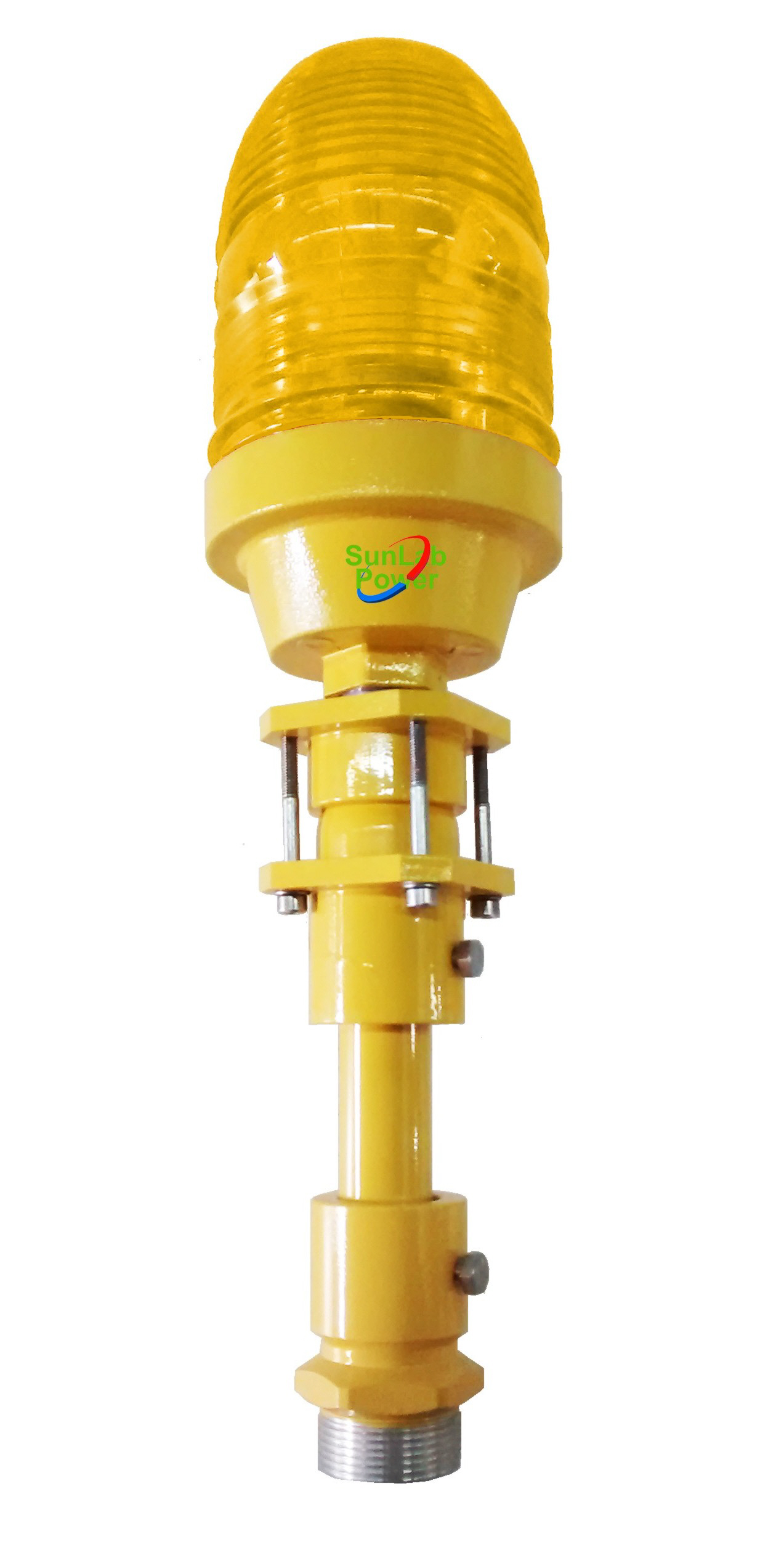

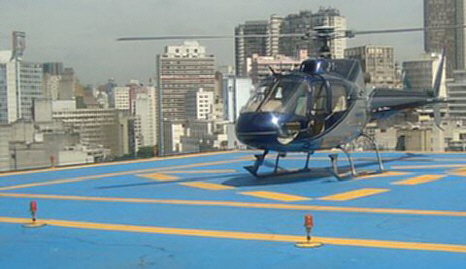

HPL-3a  Sinalizador elevado DE PERÍMETRO lente em vidro



Aplicação:



    O sinalizador elevado HPL-3A,padrão SN05, define o perímetro da área de aterrissagem e decolagem em helipontos ou em pistas de aeródromos. São instalados no lado externo do limite destas.



Composição:



    Construído em alumínio, é fornecido completo: lente prismática simétrica em boro-silicato, fixada  por anel,  muito mais seguro e durável. Junta frangível e parafusos em aço inox.

    O conjunto da base da lente permite a regulagem de nível e a haste, a de altura.

   Junta frangível e parafusos em aço inox.  O conjunto da lente permite a regulagem de nível e a haste, a de altura.

   Incorpora o próprio circuito de controle, totalmente eletrônico e microcontrolado. Opera com os demais HPLs  sincronizando as  intensidades e efeitos de luz auxiliares ao piloto.





Características:

  • Emissores de luz em LED com MTBF de 100.000 horas.

  • Construção de alta resistência

  • Alta qualidade de materiais, durabilidade e confiabilidade.

  • Baixíssimo consumo;

  • Circuito totalmente eletrônico.

  • Barramento paralelo ou série. TC incorporado.

  • Aterramento na carcaça.

  • Fixação frangível na base c/rosca de 1 1/2" NF.

  • Compatível com a FAA-L860 (SN-05)

  • Cabo e conector MxF são à prova d´água conf. norma











Modelo

HPL-3A





Código do produto

981.302



Emissor de Luz

Power LED

Aplicação

Balizador Elevado de PERÍMETRO

Cores de luz

Amarela, branca, vermelha, azul ou verde

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Material da lente

Vidro boro-silicato (NBR 11482)

Ângulo da luz

Horizontal = 360º Vertical= 180°

Lente

Transparente ou colorida simétrica

Padrão de iluminação/sinal

3 intensidades + efeitos flash/ rotativa

Altura da haste (cm)

Regulável

Alimentação do Sinalizador

12 / 24 / 36 V.

Regulagem de inclinação

Até 5°

Entrada no QAC

110 / 220 VAC

Fixação da base frangível

Rosca de 1 1/2" UNF

Corrente máxima

0,6 A

MTBF

100.000 horas

Consumo max.

8,0 W

Dimensões ( mm.) H=250 D= 140 ø

Classe de isolação (NBR 6164)

IP-65

Resistência a temperatura (ºC) Classe I

-30° a +65° C

Peso (Kg)

2,5

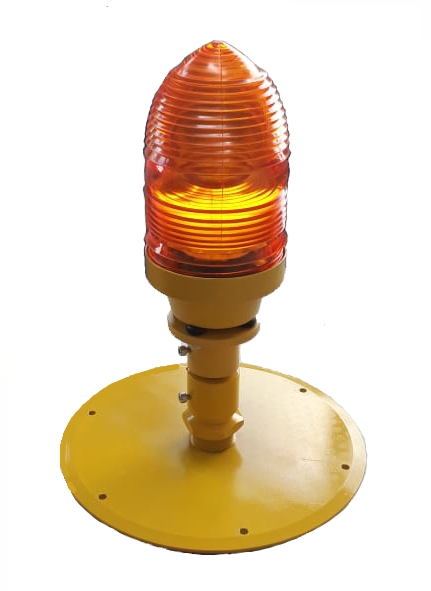

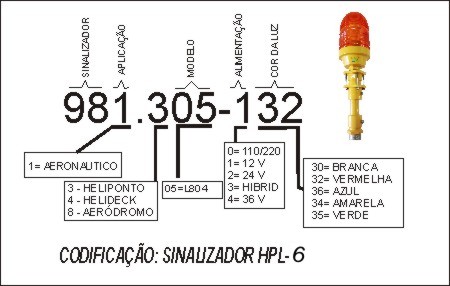

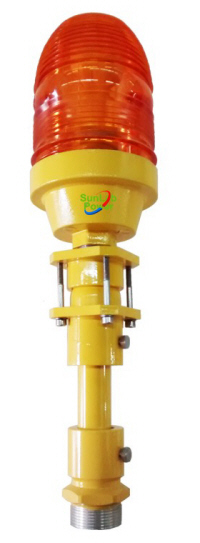

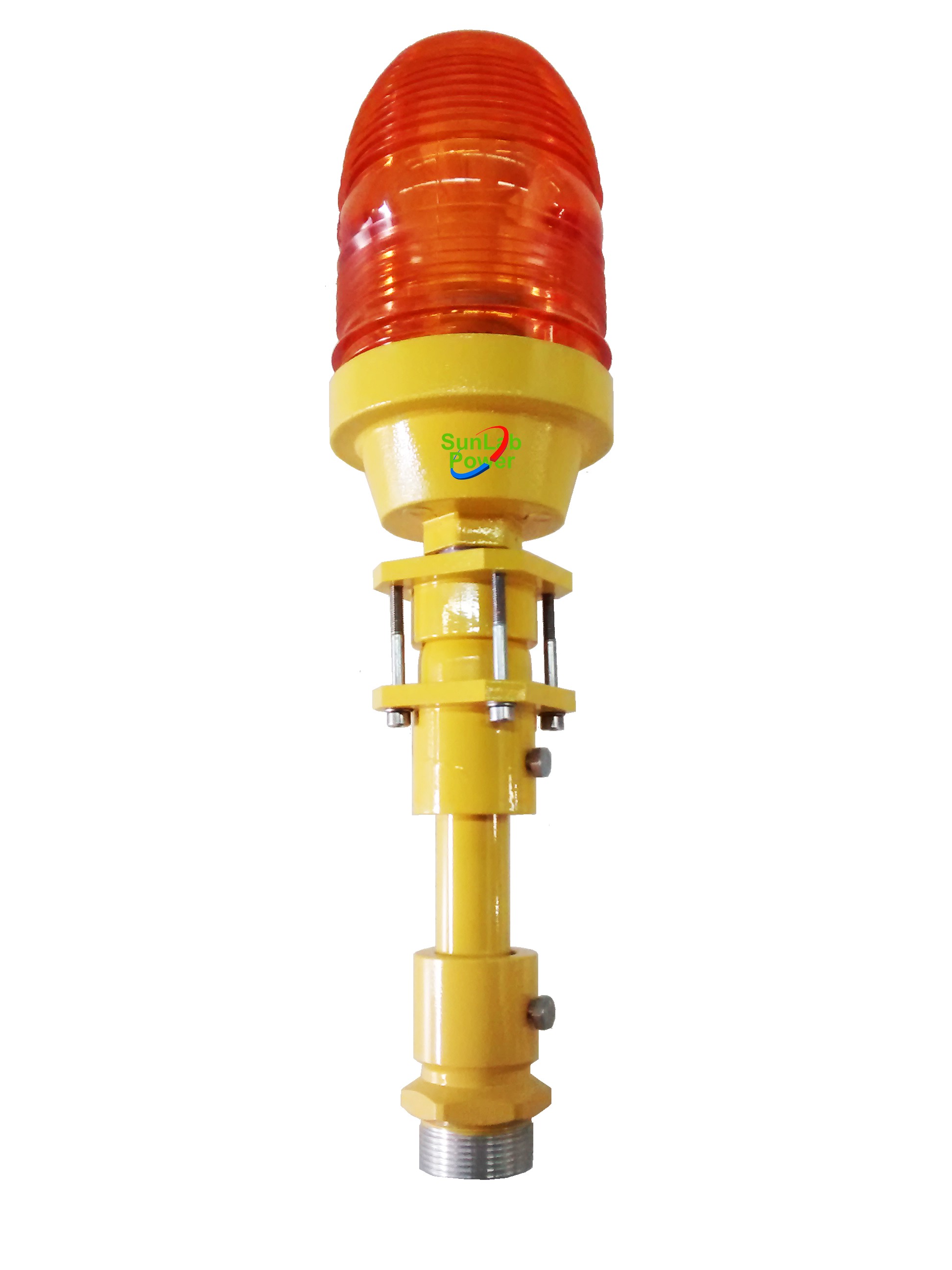

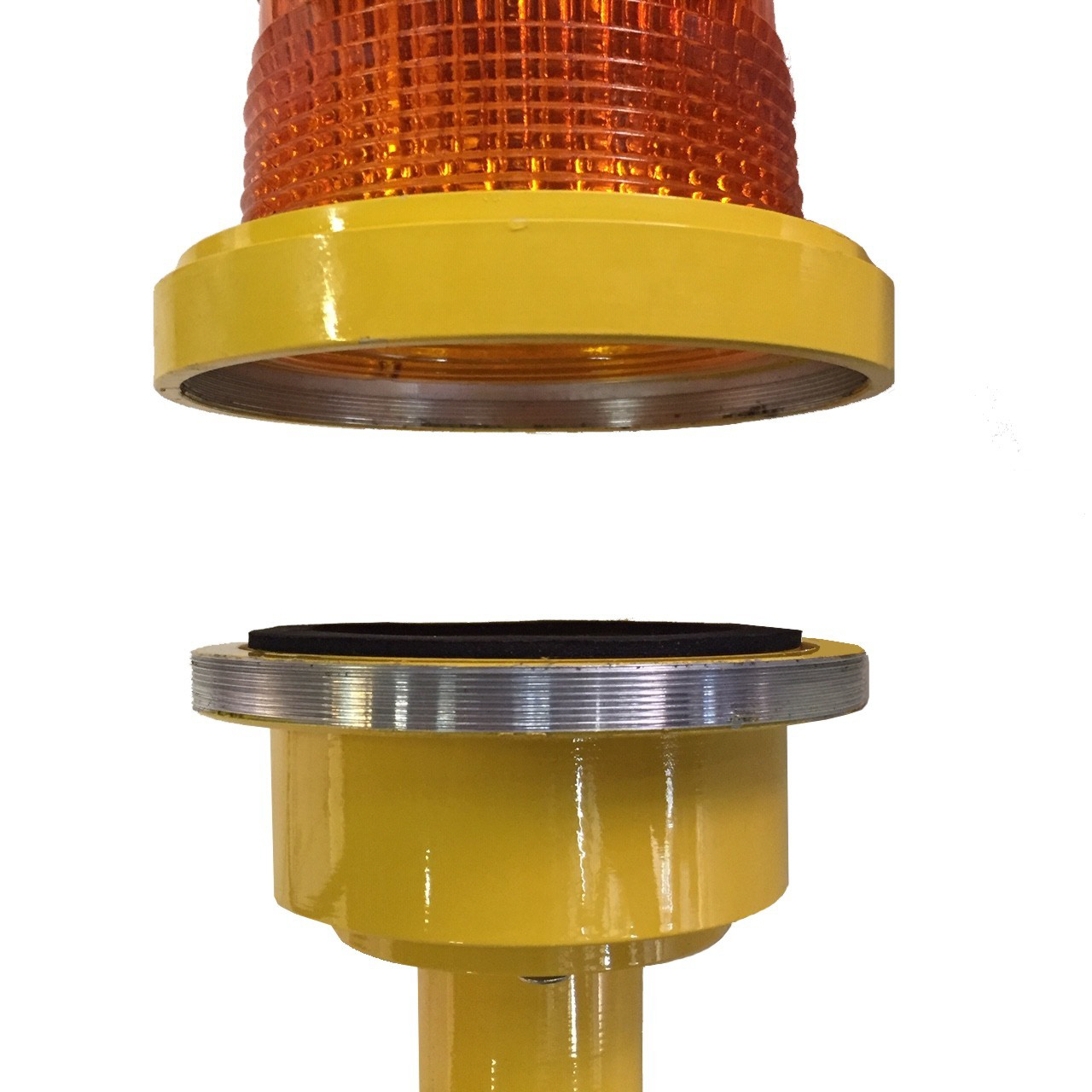

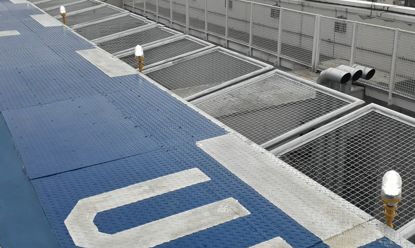

HPL-6   Sinalizador elevado DE PERÍMETRO lente em POLI







Aplicação:



    O sinalizador elevado HPL-6 define o perímetro da área de aterrissagem e decolagem em helipontos ou em pistas de aeródromos. Semelhante ao HPL-3A, porem com lente em PMMA (policarbonato de alta resistência mecânica e a UV).



Descrição:



 Sinalizador de perímetro elevado, lente prismática simétrica em PMMA. Construção em alumínio, junta frangível, parafusos em aço inox.

    Onidirecional, com três ou mais intensidades e três efeitos: rotativa, piscante e estrobo, selecionado pelo Painel de Comando de Operação para todo o grupo.



Características:

  • Alimentação de baixa tensão, feita pelo QAC ou CHL (Quadro de Alimentação).

  • Emissores de luz em LED com MTBF de 100.000 horas.

  • Construção de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Baixíssimo consumo;

  • Circuito totalmente eletrônico.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Fixação frangível na base c/rosca de 1 1/2" UNF .

  • Compatível com a FAA-L860 (SN-05).









Modelo

HPL-6





Código do produto

981.305



Emissor de Luz

Power LED

Aplicação

Balizador elevado de PERÍMETRO

Cores de luz

Amarela, branca, vermelha, azul ou verde

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Material da lente

PMMA

Ângulo da luz

Horizontal = 360º Vertical= 180°

Lente

Transparente ou color, simétrica

Padrão de iluminação/sinal

3 intensidades / piscante/ flash/ rotativa

Altura da haste (cm)

Regulável

Alimentação do Sinalizador

12 Vdc.

Regulagem de inclinação

Entrada no QAC

36 / 110 / 220 VAC / 125 VDC

Fixação da base frangível

Rosca de 1 1/2" UNF

Corrente máxima

0,6 A

MTBF

100.000 horas

Consumo max.

8,0 W

Dimensões ( mm.) H=250 D= 140 ø

Classe de isolação (NBR 6164)

IP-65

Resistência a temperatura (ºC) Classe I

-30° a +65° C

Peso (Kg)

2,0














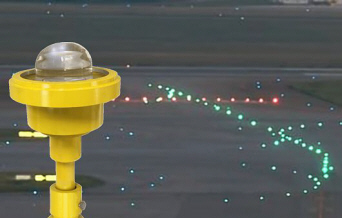

HPL-7   Sinalizador elevado DE TAXIWAY











Aplicação:



    O sinalizador elevado HPL-7 é aplicado em "taxiway" ou "runaway" em heliportos ou aeródromos, nas saídas, derivações, áreas de manobra ou acessos.



Descrição:



   Mais baixo e compacto que o tipo SN-05, com lente lisa onidirecional ou direcional (opcional), em Silicontec®  novo material desenvolvido para ter como propriedades a  altíssima resistência ao clima e a choques mecânicos, promovendo sua durabilidade. Corpo em alumínio, parafusos em aço inox e fixação por flange frangível, .

   Luz fixa ou opcional, com três ou mais intensidades e efeitos, conforme a operação do aeródromo ou heliporto.



Características:

  • Alimentação de baixa tensão, feita pelo QAC ou CHL.

  • Quadros de alimentação contínua ou da rede apropriados.

  • Emissores de luz em LED com MTBF de 100.000 horas.

  • Construção de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

  • Baixíssimo consumo;

  • Circuito totalmente eletrônico.

  • Barramento paralelo. TC incorporado.

  • Aterramento na carcaça.

  • Fixação frangível na base c/rosca de 1 1/2" UNF.











Modelo

HPL-7





Código do produto

981.308



Emissor de Luz

Power LED

Aplicação

Balizador elevado de TAXIWAY/RUNAWAY

Cores de luz

Amarela, branca, vermelha, azul ou verde

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontec®

Ângulo da luz

Horizontal = 360º Vertical= 180°

Lente

Transparente ,lisa

Padrão de iluminação/sinal

  3 intensidades

Altura da haste (cm)

Regulável

Alimentação no Sinalizador

12/24 VDC.

Fixação da base frangível  Rosca de 1 1/2" UNF

Entrada no QAC

36 / 110 / 220 VAC / 125 VDC

MTBF

100.000 horas

Corrente máxima

0,3 A

Dimensões ( mm.)

H =250 (max.)  D= 140 ø

Consumo max.

6,0 W

Resistência a temperatura (ºC) Classe I -30° a +65° C

Classe de isolação (NBR 6164)

IP-65





Peso (Kg)

1,5

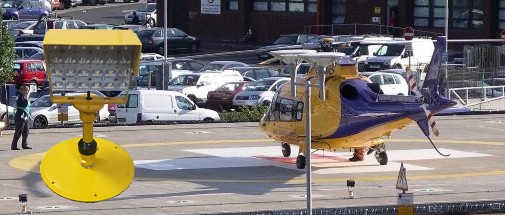

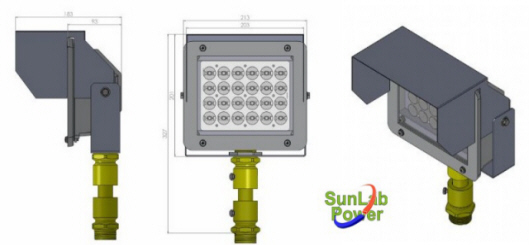

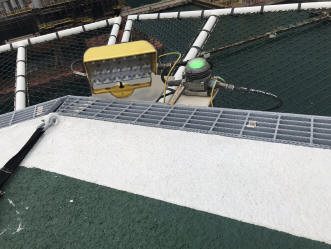

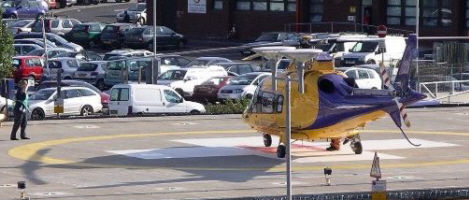

HFL-40   REFLETOR  dE lUZ eLEVADO









Aplicação:



   Iluminação direcional para áreas de aterrissagem e decolagem, manobras e auxiliares ao piloto.



Descrição:

   Os refletores Floodlight HFL-40 tem perfil baixo, com características apropriadas para operar sob ventos acima de 240 km/h, lente de proteção contra sólidos arremessados pela  turbina ou hélice da aeronave e lente ótica para ajuste de foco e rebatedor para não ofuscar a visão do piloto.

   Emissores LED de alta eficiência e vida útil, suporte com junta frangível, lentes em PMMA, com rebatedor anti-ofuscante. Circuito eletrônico de estabilização e  proteção contra surtos e anomalias da rede.





Características:

  • Alimentação bivolt em 100-270 VAC ou 12/24 VDC.

  • Controlado pelo Painel de Comando ou Remoto (opcional).

  • Emissores LED com MTBF de 100.000 horas.

  • Construção em alumínio, selada e de alta resistência a produtos químicos,  U.V, alterações climáticas e intempéries.

  • Baixíssimo consumo;

  • Circuito eletrônico podendo agregar sensores opcionais.

  • Barramento paralelo. Aterramento na carcaça.

  • Fixação frangível na base c/rosca de 1 1/2" UNF .

  • Base circular ou caixa de junção são acessórios opcionais.

















Modelo

HFL-40





Código do produto

981.306



Emissor de Luz

Power LED

Aplicação

Projetor para área da FATO

Cores de luz

Branca 5.500K. CRI > 80

Corpo

Alumínio reforçado

Intensidade luminosa (candelas)

1.500

Material da lente

PMMA

Ângulo da luz

Horizontal = 140º Vertical= 80°

Lentes

Transparentes colimadoras

Padrão de iluminação/sinal

Fixa

Altura da haste (cm)

Regulável com trava

Alimentação do Refletor

 12/24 VCC.

100 - 270 VAC

Regulagem de inclinação

25°

Corrente máxima (DC) 2,34 / 1,16 A 0,30 / 0,15 A

Fixação da base frangível

Rosca de 1 1/2" UNF

Consumo max.

30,0 W

MTBF

100.000 horas

Potencia Equivalente

60 Watts

Dimensões ( mm.) H= 207 L= 213 E= 183 H+S= 327

Classe de isolação (NBR 6164)

IP-65

Resistência a temp. (ºC) Classe I

-30° a +65° C

Peso (Kg)

2,5
