PTH - Híbridos a Energia Solar e Rede Elétrica











DESCRIÇÃO



     A LINHA PTH é uma inovação incremental do sistema PTSX. Elaborada para oferecer a máxima segurança para os postes de iluminação alimentados a energia SOLAR, sem o risco de desligamento por condições adversas de tempo e falta de insolação.



O sistema é composto por:

  • Luminária a LED ILC (várias potencias).

  • Braço de fixação da luminária.

  • Painel solar.

  • Suporte articulado do painel solar.

  • Gabinete de baterias.

  • Baterias de Ciclo Profundo para trabalhar com energia solar.

  • DPS - dispositivos de proteção.

  • Conexões através de bornes.

  • Cabos elétricos e conectores para todo o sistema.

    Contem um controlador inteligente, que além da carga e descarga das baterias e da  função fotossensor, em caso de baixa carga nos acumuladores por falta de insolação além do previsto, conecta automaticamente o equipamento à rede elétrica para prover a energia necessária à iluminação e recarga das baterias, retornando ao solar assim que detecte a luz solar.

     Mantém assim, a economia de energia solar característica,  adicionada à segurança de uma segunda fonte de energia, de uso eventual, somente para emergências.

   O poste também pode ser fornecido, opcionalmente, flangeado ou engastado e  desmontável para fácil transporte. Sua estrutura é calculada para suportar ao peso dos painéis e baterias com ventos de 150 km/h. São galvanizados a fogo e atendem a normas da NBR.



APLICAÇÃO:

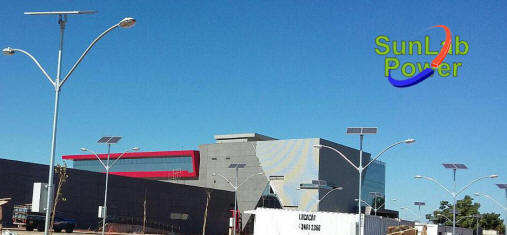

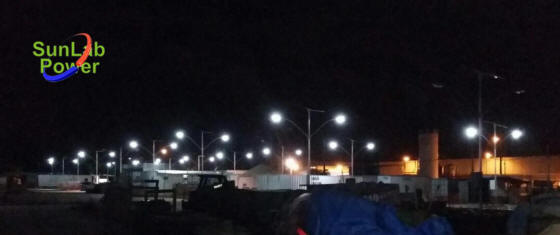

    Instale o sistema de iluminação solar PTSX em ruas, pátios, estacionamentos ou avenidas onde não pode faltar iluminação. Atende às necessidades em áreas de segurança e às normas mais rigorosas, proporcionando qualidade, economia, alta eficiência e durabilidade.



CARACTERÍSTICAS:

  • Dimensionado para iluminar com energia solar durante toda a noite e ainda com reserva para dias de baixa insolação.

  • Em caso de exceder ao tempo dimensionado para essa autonomia, conecta-se à uma segunda fonte de eletricidade (backup), sem necessidade de interferência humana.





  • O suporte de sustentação do painel solar é articulado, com regulagens angular e direcional.

  • Com opções para braços de luminária longos, médio ou curtos conforme a aplicação.

  • Gabinete com isolação IP-65, apropriado para conter baterias, controlador de carga e demais partes elétricas.

VANTAGENS:

  • Economia com segurança: Além da economia do sistema a energia solar, há a segurança de funcionamento mesmo com falta de insolação.

  • Resistência: Alta durabilidade dos componentes. Não suscetível a quebra por vibrações provocadas na passagem de veículos ou a variações repentinas de clima e temperatura. Não possui peças móveis sujeitas a desgaste.

  • Durabilidade: As luminárias a LED ILC Alpha, tem vida útil acima de 50.000 horas e painéis solares mais de 30 anos. Baterias de descarga profunda de alta durabilidade, com fácil reposição.

  • Versatilidade: Iluminação uniforme, sem radiações que possam prejudicar ou cansar a visão. Pode ser adicionado projetores para iluminação de destaque e segurança.

  • Ecologicamente correto: Não contém substâncias nocivas à saúde e à natureza. As partes são remanufaturáveis e não precisam ser descartadas. Durabilidade muito acima dos componentes tradicionais.

  • Segurança: A luminária opera com módulos LED independentes. Na eventual falha de um, permanece acesa, mesmo que parcialmente, reduzindo a possibilidade de falta de luz e consequentes acidentes.

  • Segurança II: A falta de insolação não compromete seu funcionamento. Mesmo em períodos prolongados sem insolação, haverá a recarga das baterias e funcionamento do equipamento.

      O PTH é produzido no Brasil, com tecnologia desenvolvida pela Sunlab Power®, possui garantia, peças de reposição e assistência técnica permanente.



        NORMAS:



         A linha atende às normas NBR-5101, NBR-5123 e NBR-5461.

  • FORNECIMENTOS OPCIONAIS:



    • Poste.

    • Sensores de movimento.

    • Caixa subterrânea para baterias.









PTH - SISTEMA HÍBRIDO para iluminação a led

Modelos e Características

Altura Max.

de Montagem

Recomendada

(Metros)

Tensão do

 Sistema

Vdc

Autonomia1

NO SOLAR

Horas





Potência

Equivalente

(Watts)

Lumi-

nárias

Fluxo

luminoso3

Mínimo

(lm)

Peso

Kg.

IRC

%



Código

Modelo

Descrição

96.701

PTH-315

1 Braço e  1  luminária ILC 315

7

12

36

-

60W

1

5.280

33,2

80

96.702

PTH-320

1 Braço e  1  luminária ILC 320

8

12

48

-

80W

1

7.040

43,5

96.703

PTH-330

1 Braço e  1  luminária ILC 330

10

24

36

-

120W

1

10.560

53,5

96.709

PTH-350

1 Braço e  1  luminária ILC 350

12

24

60

-

160W

1

15.640

55,0



96.704

PTH-410

2 Braços e 2 luminárias ILC 315

 7

24

60

-

2x60W

2

10.560

43,5

96.705

PTH-420

2 Braços e 2 luminárias ILC 320

8

24

36

-

2x80W

2

14.080

53,2

96.706

PTH-430

2 Braços e 2 luminárias ILC 330

10

24

36

-

2x120W

2

21.120

67,2

96.729

PTH-450

2 Braços e 2 luminárias ILC 350

12

24

48

-

2x160W

2

31.280

70,0



96.707

PTH-530

3 Braços e 3 luminárias ILC 320

10

24

24



3x80W

3

21.220

75,0



Altura Max.

de Montagem

Recomendada

(Metros)

Tensão do

 Sistema

Vdc

Autonomia1

0% Insolação

Horas

Luminária

Potência

Equiv.

(Watts)

Projetores

Potência

Equiv.

(Watts)

Lumi-

nárias

Fluxo

luminoso3

Mínimo

(lm)

Peso

Kg.



Código

Modelo

Descrição

96.730

PTH-610

1 luminária ILC 320+ 2 PRJ-10

10

12

84

80W

2x15W

1

9.400

48,0

96.731

PTH-620

1 luminária ILC 320 + 2 PRJ-20

10

12

24

80W

2x30W

1

12.500

52,2

96.732

PTH-630

1 luminária ILC 320 + 2 PRJ-150

12

24

60

80W

2x60W

1

18.300

65,0



96.733

PTH-710

2 luminárias ILC 320+ 2 PRJ-10

10

12

36

80W

2x15W

2

16.480

52,2

96.734

PTH-720

2 luminárias ILC 320+ 2 PRJ-20

10

12

60

80W

2x30W

2

19.580

56,4

96.735

PTH-730

2 luminárias ILC 320+ 2 PRJ-150

12

24

24

80W

2x60W

2

24.080

69,2



Fotossensor incorporado. PWM é o processo de pulso pro modulação utilizado na recarga das baterias. MPP é uma função de algoritmo utilizado na programação do controlador para o melhor aproveitamento na recarga.

Medições pelo método fotóptico, com luz branca 6000K. Tensão = 13V/26V, temperatura= 25º C, Tolerância  20% .

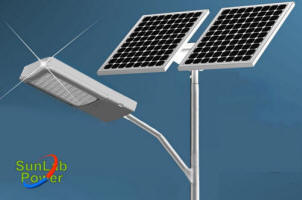

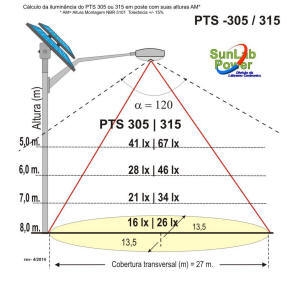

PTH- 315

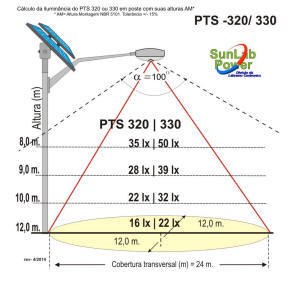

PTH- 320 / 330

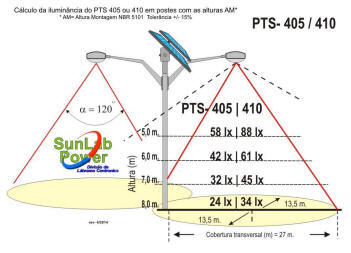

PTH-  410

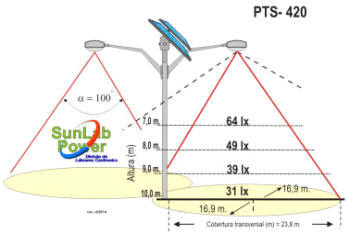

PTH- 420

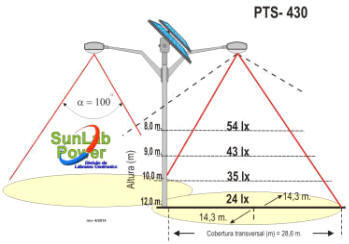

PTH-430

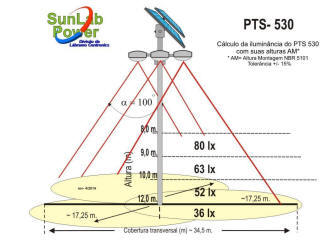

PTH-530
