Controlador de Carga Solar - SLC e LZP

Controlador de Carga

LZP para Sistemas OFF GRID

Possui fotossensor incorporado

Aplica-se a em equipamentos que se ligam automaticamente à noite. Para sistemas em 12 ou 24 Volts.

Descrição

A linha SLC e LZP, são compostas por controladores de carga microcontrolados, desenvolvidos com tecnologia e fabricação no Brasil pela SunLab Power^®.

O controlador de carga é essencial para a segurança e durabilidade de qualquer sistema solar, que contenha acumuladores. Como é a parte central do sistema onde convergem as conexões do painel solar, baterias e da carga para consumo, ele pode ser considerado o cérebro do sistema.

Aplicação

Aplica-se em sistemas solares fotovoltaicos Off-Grid, no controle e supervisão da carga e descarga de baterias, dos painéis solares e carga de consumo.

Opera com baterias VRLA, LVD e GEL, de eletrólito ácido e as versões "X", com baterias LiFe PO4 .

A versão LZP é aplicada onde a alimentação de energia deve ocorrer somente à noite, como em postes, out-doors ou outra iluminação noturna. Tem a mesma função do fotossensor, só que muito mais preciso e durável.

Características

• Leve e compacto,

• Fácil instalação.

• Totalmente eletrônico e microcontrolado.

• Opera em sistemas 12 ou 24 Vcc ou 12/24 "auto-sense".

• Reposição, peças e assistência técnica rápida e eficiente.

Controle da carga com PWM e MPPT com compensação de temperatura

A recarga da bateria é controlada e ajustada automaticamente através de algoritmo de MPPT buscando a melhor eficiência e PWM (modulando em pulsos).

Proteção

Na descarga, o controlador impede que haja a drenagem total da energia, desligando a saída e evitando o dano à bateria. Com a recarga, o controlador libera automaticamente a energia para uso dos equipamentos conectados.

Circuito de proteção contra: curto circuito ou inversão de polaridade. Protege o painel solar, acumuladores e equipamentos conectados ao sistema.

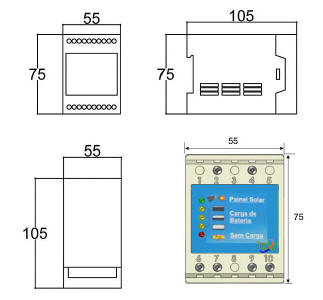

Fixação padrão DIN do gabinete:

Permite a instalação no padrão de instalação elétrica, perfil padrão DIN.

Mostrador a Led:

Fácil leitura do estado da bateria (baixa, media, alta), além de funções recarga ( lenta, rápida, PWM e flutuação) e de supervisão. Em caso de alguma anormalidade o SLC/LZP avisa através de sinal sonoro.

Regulagem automática de tensão com proteção:

Circuito de Proteção e Anti-Falha: O circuito do controlador protege da sobrecarga e sobre-descarga, evitando danos a bateria e ao sistema. Regula a tensão de entrada dos painéis solares na tensão de trabalho do sistema.

SLC

Tensão de

Trabalho

Capacidade

Potência

LZP

Tensão de

Trabalho

Capacidade

Potência

Código

Modelo

Vdc

Ampére

Watts

Código

Modelo

Vdc

Ampére

Watts

91101-012

12

60

91101-024

SLC-05

24

5

120

91101-122

12/24

120

91102-012

SLC-10

12

120

91122-000

LZP-10

12

120

91102-024

24

10

240

91122-001

24

10

240

91102-122

12/24

240

91103-012

12

240

91123-000

LZP-20

12

240

91103-024

SLC-20

24

20

480

91123-001

24

20

480

91103-122

12/24

480

91104-012

SLC-30

12

360

91124-000

LZP-30

12

360

91104-024

24

30

720

91124-001

24

30

720

91104-122

12/24

720
