Controlador de Carga CSH - HÍBRIDO |
![]() |
![]() |
![]() |
![]() |
![]() |
|
![]() |
![]() |
Descrição:
Os Controladores de Carga HÍBRIDOS - CSH são projetados para operar em sistemas fotovoltaicos, integrados com a rede elétrica convencional.
Seu conceito está na utilização de toda a potencia gerada pelo sistema solar e se ocorrer algum imprevisto por período que exceda ao planejado, o CSH irá buscar na fonte elétrica secundária a energia faltante.
Diferente do "On-Grid", este sistema permanece autônomo, com baterias e utilizando a geração solar prioritariamente, mas com a garantia de ter uma segunda fonte de energia, que pode ser a da rede, eólica ou outra.
Caso falte Sol ou o período nublado se prolongue acima do planejado, há a segurança de outra fonte de energia redundante.
Também diferindo do "On-Grid", não há o retorno de energia para a rede, portanto, não há a necessidade de projeto ou autorização para a conexão. Da mesma forma, este sistema não para seu funcionamento se há corte da rede externa.
É um sistema de altíssima confiabilidade, e com possibilidades mínimas de interrupção.
A comutação entre as duas fontes de energia é totalmente automática e imperceptível ao usuário.
O CSH foi desenvolvido e é fabricado pela SunLab Power® no Brasil.
Possui porta de comunicação para conexão a computador, oferecendo dados para a supervisão remota do sistema.
Recarga por processo PWM, com algoritmo de MPPC, proteções e circuito microcontrolado. Opcionalmente pode incorporar o inversor.
Aplicação:
O controlador de carga CSH é uma solução para quem deseja uma instalação de alta segurança, obtendo as vantagens do sistema fotovoltaico, sem estar restrito ao dimensionamento baterias ou a cessar a operação em caso de corte de fornecimento da rede publica.
O CSH é o centro de controle do sistema solar e gerencia todas as operações de carga, descarga e by-pass.
O sistema fotovoltaico podem gerar em 12 ou 24 Volts. Consulte os modelos disponíveis.
Características:
Controle da Carga e Descarga microcontrolada com supervisão constante da bateria. A recarga é feita através de pulsos modulados (PWM), proporcionando muito mais segurança e rapidez ao acumulador. O algoritmo "MPPC" proporciona a melhor eficiência para o processo de recarga. Na descarga controlada não é permitindo que ultrapasse o nível mínimo da bateria, ou o máximo de corrente.
By-Pass: ao atingir uma capacidade mínima segura, o CSH efetua o chaveamento para a rede secundária e desliga os painéis solares, suprindo o sistema com a energia da rede ou outra fonte. Assim que os painéis voltam a gerar, o CSH estabiliza a tensão a um nível seguro e se reconecta nos painéis solares e desconecta-se da fonte secundária.
Circuito de proteção contra curto circuito, sobrecarga e sobredescarga, inversão de polaridade e falhas que possam ocorrer no sistema. Protege painéis, acumuladores e equipamentos conectados.
Supervisão através de sinalização sonora, LEDs para informação, voltímetro analógico e comunicação em tempo real com computador, via serial RS232C ou USB (opcional).
Tensão de Trabalho - Opera na entrada DC em 12 ou 24 Volts e na AC em 110/220 Volts. A tensão de saída é regulada e em corrente contínua 12 ou 24 V.

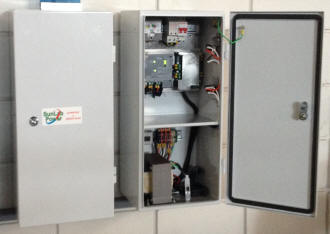

Compacto e de fácil instalação, fornecido em gabinete plástico ou metálico.
Características do Controlador HÍBRIDO - CSH |
||||||
Código do Produto |
91306-012 |
91306-024 |
91307-012 |
91307-024 |
91308-012 |
91308-024 |
Características Elétricas / Modelo= |
CSH-10 |
CSH-20 |
CSH-30 |
|||
Tensão Nominal de Entrada do Sistema Solar (Volts DC) | 12 | 24 | 12 | 24 | 12 | 24 |
Corrente máxima de entrada - módulo solar (Ampére) |
10 |
10 |
20 |
20 |
30 |
30 |
Corrente máxima de entrada - rede elétrica (Ampére) |
5 |
5 |
10 |
10 |
20 |
20 |
Corrente máxima de saída - carga de consumo (Ampére) |
10 |
10 |
20 |
20 |
30 |
30 |
Voltagem de entrada da rede elétrica (Volts AC) |
110/220 (50/60 Hz) |
110/220 (50/60 Hz) |
110/220 (50/60 Hz) |
|||
Potencia (Watts) |
120 |
240 |
240 |
480 |
360 |
720 |
Consumo do CCS (stand by) |
4 mA |
|||||
Características da Recarga |
12V |
24V |
||||
Voltagem de recarga final controlada (Volts DC) |
14,0 |
28,0 |
||||
Voltagem de recarga máxima em PWM |
14,7 |
29,4 |
||||
By-pass entre sistemas (Volts DC) |
11,2 |
22,4 |
||||
Limite para desconexão do consumo - (Volts DC) |
10,7 |
21,4 |
||||
Reconexão do sistema solar (Volts DC) |
13,0 |
26,0 |
||||
Reconexão da carga de consumo (Volts DC) |
12,5 |
25,0 |
||||
Ciclo de flutuação |
13,5 - 13,7 |
27,0 - 27,4 |
||||
Técnica de carregamento |
PWM - Pulso por modulação de onda e MPPT |
|||||
Compensação de temperatura |
-4 mV/ cel ºK |
|||||
Características Construtivas |
||||||
Corpo |
Base em alumínio e tampa em aço com pintura eletrostática |
|||||
Conexão dos terminais |
até 6 mm2 |
|||||
Proteção na saída contra curto-circuito |
SIM |
|||||
Proteção de inversão de polaridade |
SIM |
|||||
Visualização do funcionamento |
Voltímetro analógico e a LED |
|||||
Supervisão |
Buzzer e comunicação remota via RS232/ USB |
|||||
Garantia |
1 ano |
|||||
Peso |
5,6 Kg |
7,5Kg |
10,0Kg |
|||
Dimensões (E x L x C) mm. |
150 x 300 x 370 |
|||||
Temperatura de trabalho |
Mínimo : - 30º C Máximo: + 65º C |
|||||
Classe de proteção |
IP22 |
|||||
