SHL 10 - Painel de comando manual para a sinalização luminosa do heliponto. Contém o balizamento principal.

Código: 982.300

QAC - Quadro de alimentação a energia contínua para a operação do heliponto, independente da rede elétrica. Contém  circuito de controle microprocessado, carregador de baterias, conversores e proteções.

SHL 20 -  Painel de comando manual para a sinalização luminosa do heliponto, contendo o balizamento principal e demais auxiliares.

Código: 982.302

CHL - Quadro de alimentação simples para a operação do balizamento do heliponto. Contém  as unidades conversoras AC-DC, estabilizadores e proteções do sistema.

SHL  PAINEL de comando para Sinalização DE HELIPONTO

Aplicação:

O SHL é o painel de controle do sistema de iluminação do heliponto.

Garante a máxima segurança e confiabilidade ao sistema, operando com luzes de balizamento a LED, nas tensões e correntes do circuito elétrico.

O SHL comanda diversos tipos de balizadores e elementos de iluminação de forma simples e eficaz. Alterna os níveis de intensidade das luzes e sincroniza os efeitos adicionais dos sinalizadores da SunLab Power, utilizando circuitos micro-controlados.

Descrição:

 Construção em Technopoli, polímero especial para aplicações elétricas. Gabinete de sobrepor com tampa em acrílico transparente e travas de fechamento. Fixa-se em superfícies planas através de parafusos.

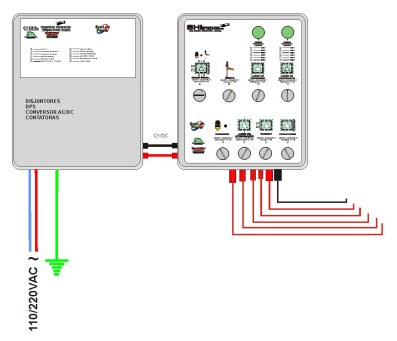

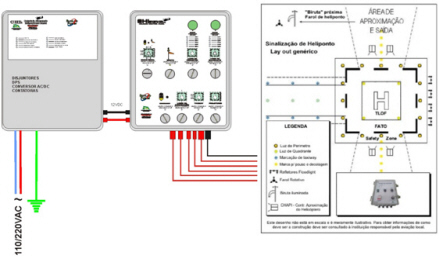

 Conecta as luzes e indicador de vento (biruta) ao quadro de energia. Permite opcionalmente operar em AC e CC, com tensões diferentes, com a maxima segurança.

SHL-10: O acionamento da sinalização principal é feito por quatro botões (ex.: luzes de perímetro - FATO, quadrante - TLOF, Biruta, Floodlight ou à sua escolha, adicionado a chave ON/OFF geral. Os “push-button” são os controles de intensidades e efeito das luzes da FATO e TLOF. As demais posições ficam disponibilizadas para eventuais expansões.

SHL-20: Todos os botões são instalados e disponibilizados, desde a sinalização principal da FATO e TLOF e Biruta, como as auxiliares ( de alinhamento, farol rotativo, etc...), conforme o projeto, podendo haver luzes em baixa tensão e na tensão convencional, incorporando contatos para acionamento seletivo.

Modelo

SHL-10

SHL-20

Código do produto

982.300

982.302

Botões

5 botões

10 botões

Tensões de Operação

Botões para 12 V  e  220 V ( AC/ DC)

Corrente de consumo

< 30 mA

Acionamento

manual

Indicação

Através de LEDs de controle

Temperatura Classe I

-30° a +55° C

Temperatura Classe II

-55° a 55°C com heater

Temperatura de trabalho

≤ 40°C

Corpo

Tecnopoli

Tampa

Em acrílico transparente, com travas

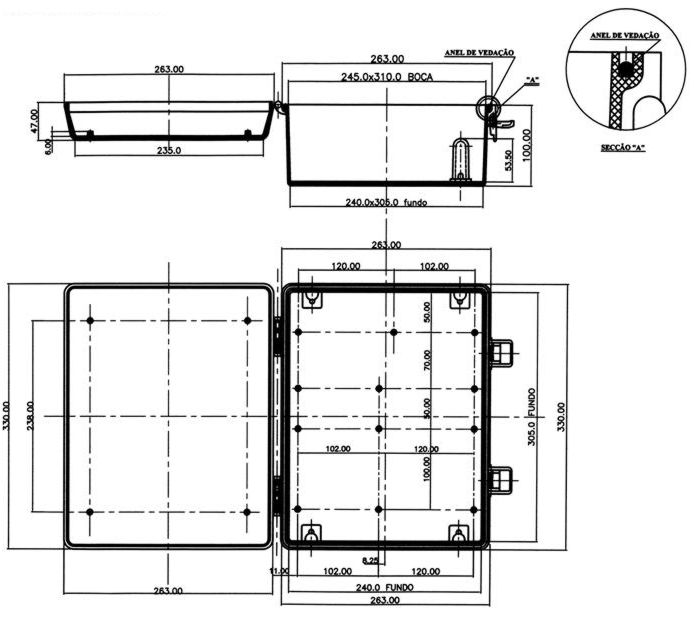

Dimensões (mm)

H= 327  L=250   P=145

Peso

4,5 Kg

Classe de isolação

 (NBR 6164)

IP-65

Vida útil estimada (MTBF)

>100.000 horas

QUADRO DE ALIMENTAÇÃO DAS LUZES DE HELIPONTO MODELO CHL

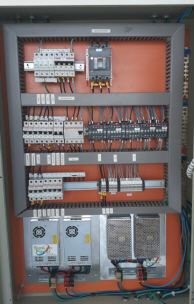

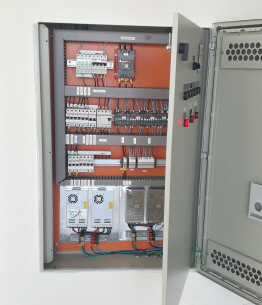

O Quadro de alimentação CHL é a entrada de energia para o sistema de iluminação do heliponto. Nos sistemas onde se aplica a media tensão nas luzes auxiliares do heliponto e de baixa tensão na área de operação da aeronave, há a conversão da tensão de entrada, geralmente 220 VAC para 12 ou 24 VCC (corrente contínua), para obter um sistema mais seguro, eficiente e de alta confiabilidade.

O CHL recebe a energia em AC em conversores "full range", estabiliza a tensão, filtra as harmônicas, e converte em 12 / 24 VCC, injetando no Painel de Controle que comandará as luzes conforme o projeto.

O CHL contem as proteções contra sub e sobre-tensão, sobre-corrente, DPS e disjuntores.

Dimensionamento

A capacidade do CHL será conforme o projeto elétrico do heliponto, para atender a demanda de consumo da iluminação. Solicite à SunLab Power o dimensionamento para sua instalação.

Características Gerais

O CHL possui proteções de entrada e saída, atendendo e excedendo às normas com as devidas proteções. É modular, permitindo ser expandido caso seja aumentado o consumo,  sem perda do investido.

O conceito em circuitos de potencia isolados e independentes torna a instalação mais segura e flexível no atendimento a uma emergência e facilita a instalação de  redundância para atendimento a qualquer falha na alimentação principal.

QAC  QUADRO DE ALIMENTAÇÃO CONTÍNUA DAS LUZES DE HELIPONTO

O QAC é o equipamento de alimentação permanente de energia, desenvolvido pela Sunlab para substituir aos no-breaks tradicionais, com extrema flexibilidade.

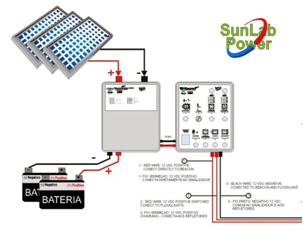

Por integrar a tecnologia de sistema híbrido, pode operar tanto como o no-break convencional, armazenando energia em baterias para suprir numa eventual falha da rede, como permite adicionar duas ou mais fontes geradoras, como painéis fotovoltaicos ou aerogerador, todas  conectadas ao heliponto.

O chaveamento dessas entradas é feito automaticamente pelo microprocessador do QAC,  conforme a prioridade previamente escolhida.

Assim, temos varias fontes, seja em corrente contínua (CC) que é o caso da solar fotovoltaica, ou a rede publica em corrente alternada (AC), suprindo e armazenando energia em baterias para o uso a qualquer instante. Opera como um "No-break", mas de forma muito mais eficiente.

O QAC pode substituir o CHL com essa vantagem, sem risco de interrupção das luzes de balizamento. A recarga da bateria é semelhante ao utilizado nos sistemas solares fotovoltaicos, com toda a segurança e confiabilidade.

A utilização de módulos fotovoltaicos ou aerogerador é opcional, podendo ser agregado depois e a critério, pois passará a funcionar somente ao acoplar outro sistema de back-up.

Dimensionamento

O QAC, assim como o CHL, possui capacidades para atender ao consumo projetado pela quantidade de luzes utilizadas e a autonomia dependerá da quantidade de baterias e sua capacidade. Solicite à SunLab Power o dimensionamento conforme sua necessidade.

Características Gerais

O QAC também possui proteções de entrada e saída, DPS para proteção contra surtos e aterramento. É modular e expansível, tornando-o flexível ao atendimento das cargas de consumo.

É projetado para oferecer o máximo de segurança às operações do heliponto.

QAC-100
