INVERSORES para SISTEMAS FOTOVOLTAICOS ON-GRID |
 |
 |
|
 |
 |
 |
|
Inversores ON-GRID |
||
 |
|

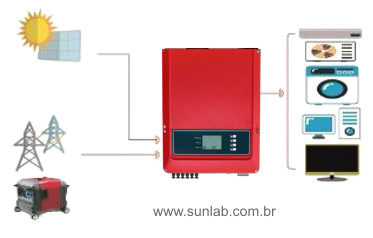

São utilizados para conectar um sistema solar, convertendo corrente contínua e tensão dos painéis em corrente alternada (AC). Também fazem a conexão à rede elétrica publica, atendendo à necessidade de energia quando o sistema solar não estiver gerando. Opera sem baterias e a forma de alimentação é bidirecional, podendo estar ora consumindo da rede ora injetando energia na rede. No Brasil atende às portarias da ANEEL e ao regime de compensação.
Caracterizam-se pela entrada de energia com tensões a partir de 48V até 440VDC e saída para as cargas de consumo em 220 VAC a 380 VAC, monofásicos ou trifásicos.
Os modelos abaixo são os mais utilizados em instalações residenciais e comerciais. Para fornecimento de energia trifásica e altas tensões consulte. |

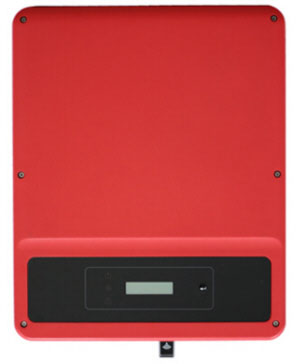

- Linha MONO
|
|
Potencia nominal (Watts) | 1.5 kW | 3.0kW | 5.0kW |
| Modelos da Linha | PHB-1500 | PHB-3000 | PHB-3000 | |
| Códigos | 92.600 | 92.601 | 92.602 | |
| Potencia max. CC (Watts) | 1.950 | 3.900 | 6.500 | |
| Potencia max. CA (Watts) | 1.500 | 3.000 | 5.000 | |
| Consumo em Stand By (Watts) | 5 | 5 | 5 | |
| Tensão de Partida (V) | 80 | 80 | 120 | |
| Menus | Português | Português | Português | |
| Interfaces | Wi-Fi, USB e RS485 | Wi-Fi, USB e RS485 | Wi-Fi, USB e RS485 | |
| Tensão Max. em CC (V) | 450 | 500 | 580 | |
| Corrente Max. em CC (A) | 10 | 15 | 11 | |
| MPPT | 1 | 1 | 2 | |
| String | 1 | 1 | 2 | |
| Tensão Nominal de Saída (VCA) 60 Hz | 220 | 220 | 220 | |
| Dimensões (LxAxP) mm. | 344x312,5x135 | 344x312,5x135 | 347x431x150 | |
| Peso (kg) | 7,5 | 8,5 | 14,0 |

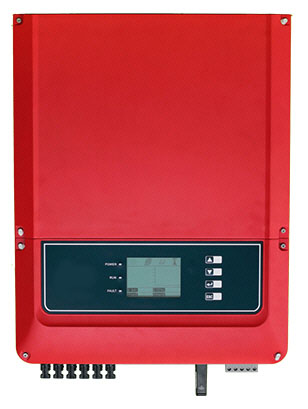

- Linha TRIFÁSICO
|
|
Potencia nominal (Watts) | 14 kW | 20kW | 35kW | 60kW |
| Modelos da Linha | PHB-14k | PHB-20k | PHB-35k | PHB-60k | |
| Códigos | 92.650 | 92.651 | 92.652 | 92.660 | |
| Potencia max. CC (Watts) | 19.500 | 26.000 | 43.750 | 75.000 | |
| Potencia max. CA (Watts) | 14.660 | 20.000 | 35.000 | 60.000 | |
| Consumo em Stand By (Watts) | 5 | 10 | 25 | 25 | |
| Tensão de Partida (V) | 250 | 250 | 200 | 200 | |
| Interfaces | Wi-Fi, USB | Wi-Fi, USB | Wi-Fi, USB | Wi-Fi, USB | |
| Menus | Português | Português | Português | Português | |
| Tensão Max. em CC (V) | 800 | 1.000 | 800 | 1000 | |
| Corrente Max. em CC (A) | 27 | 22 | 30 | 30 | |
| MPPT | 2 | 2 | 4 | 4 | |
| String | 6 | 4 | 3 | 3 | |
| Tensão Nominal de Saída (VCA) 60 Hz | 220/127 | 220/127 | 220/127 | 220/380 | |
| Dimensões (LxAxP) mm. | 516x650x203 | 516x650x203 | 586x788x264 | 586x788x264 | |
| Peso (kg) | 39,0 | 39,0 | 64,0 | 64,0 |
|
Características Gerais |
|
| Fator de carga | 0.9 (carga máxima indutiva/ capacitiva que poderá ser conectada nas tomadas de saídas) |
| Rendimento global | > 97% |
| Frequência de saída | 60 Hz ± 2% |
| Tecnologia dos inversores | Solid-state com modulação PWM |
| Ventilação | Forçada |
| Proteções internas incorporadas | Contra curtos-circuitos e sobrecarga de entrada e saída (fusível rápido) |
| Proteções externas incorporadas | Contra sub / sobretensões da alimentação CC de entrada, filtro de harmônicos. |
| Fator de Potência | Mono = 0,9 Trifásico = 0,8 |
| Temperatura de operação (ambiente) | 0º a 45º C |
| Isolação | IP65 |
| Certificação | Anatel e INMETRO |
