Aeródromo_Luzes de Balizamento Solar

LuzES elevadaS para cabeceira / FINAL DE PISTA

Modelo: APLS 01

Luz elevada a LED de alta eficiência, media intensidade, para identificação de cabeceira ou final de Pista.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente onidirecional em vidro aeronáutico (NBR 11.482) verde ou vermelha,

Código: 982.103-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	03	APLS 01	-	5	SOLAR	32	VERMELHA
									35	VERDE
									53	VERMELHA	/PRETO
									55	VERDE	/PRETO

Modelo: APLS 13

Luz elevada a LED de alta eficiência, media intensidade, para identificação de cabeceira e/ou final de Pista.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente bidirecional verde e vermelha em vidro aeronáutico (NBR 11.482).

Código: 982.113-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	13	APLS 13	-	5	SOLAR	47	VERMELHA	/VERDE

LUZES ELEVADAS PARA BORDA DE PISTA

Modelo: APLS 04

Luz elevada a LED de alta eficiência, media intensidade, para identificação de Borda de pista.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente onidirecional em vidro aeronáutico (NBR 11.482).

Código: 982.104-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	04	APLS 04	-	5	SOLAR	30	CLARA
									32	VERMELHA
									34	AMARELA
									35	VERDE

Modelo: APLS 12

Luz elevada a LED de alta eficiência e media intensidade, para identificação de Borda de pista.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente bidirecional em duas cores (vide códigos) em vidro aeronáutico (NBR 11.482).

Código: 982.112-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	12	APLS 12	-	5	SOLAR	41	CLARA	/VERMELHA
									42	CLARA	/AMARELA
									43	CLARA	/VERDE
									47	VERMELHA	/VERDE
									53	PRETO	/VERMELHO
									54	PRETO	/AMARELO
									55	PRETO	/VERDE

LUZES ELEVADAS PARA TAXIWAY / GIRO / MANOBRA

Modelo: APLS 05

Luz elevada a LED de alta eficiência e baixa intensidade, para identificação de Borda de Taxiway, área de serviço e área de estacionamento.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente onidirecional em vidro aeronáutico (NBR 11.482).

Código: 982.105-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	05	APLS 05	-	5	SOLAR	32	VERMELHA
									34	AMARELA
									35	VERDE
									36	AZUL

Modelo: APLS 15

Luz elevada a LED de alta eficiência e baixa intensidade, para identificação de Borda de Taxiway, área de serviço e área de estacionamento, ao lado de áreas adjacentes.

Alimentada a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente bidirecional em duas cores (vide códigos) em vidro aeronáutico (NBR 11.482).

Código: 982.115-5CC

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	15	APLS 15	-	5	SOLAR	41	CLARA	/VERMELHA
									42	CLARA	/AMARELA
									43	CLARA	/VERDE
									47	VERMELHA	/VERDE
									48	VERMELHA	/AZUL
									55	PRETO	/VERDE
									56	PRETO	/AZUL

Projetor de luz para pista

Indicador de vento "Biruta"

Modelo: SHFL 40

Refletor de luz elevado, a LED de alta eficiência e alta intensidade, indicado para iluminação de superfície de áreas de serviço ou de estacionamento.

Alimentado a energia solar através de módulo solar especial com bateria em Lítio (LiFe PO₄) de 3.000 ciclos. Controlador solar incorporado, circuito interno com foto sensor e timer opcional.

Corpo em alumínio, junta frangível, lente direcional em Poliglass com abertura de 130° e rebatedor anti-ofuscamento.

Código: 982.136-530

BALIZA		APLICAÇÃO			MODELO		TENSÃO V		COR LUZ - CC
98	2	1	AERO/solar	36	SHFL40	-	5	SOLAR	30	CLARA

Modelo: SHGR

A instalação de birutas em locais sem infra-estrutura elétrica ou com problemas de suprimento, pode ser facilmente viabilizado através de sistemas a energia solar fotovoltaicos.

O sistema é composto pelos módulos solares fotovoltaicos, suporte de fixação, controlador solar, bateria, cabos e conexões em gabinete de aço para instalação interna ou externa. O acionamento dos refletores é automático

Códigos:		MODELO	TIPO/APLICAÇÃO
982.350-	512	SHGR-30	AH-COM iluminação -Opera Visual
982.350-	513	SHGR-40	AI- COM iluminação - Opera IFR

SINALIZAÇÃO AERONÁUTICA A ENERGIA SOLAR

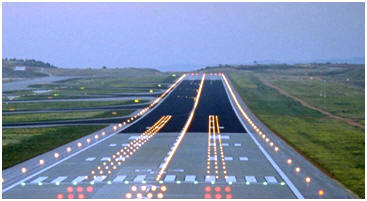

Dentro do conceito de Balizamento de Aeródromo, o sistema de iluminação instalado não pode estar sujeito a falta de energia ou a manutenções constantes no circuito elétrico ao redor da pista de pouso, do táxiway e do estacionamento.	Aplicando sua experiência em instalações fotovoltaicas ao redor do mundo, a Sunlab criou as mesmas luzes que permitem ao piloto em vôo noturno ter a visibilidade e distinguir de grandes distâncias ao aeródromo, alimentadas a energia solar, através de circuitos micro controlados.	Todos os componentes do sistema de balizamento de pista de pouso são fabricados de acordo com as Normas Aeronáuticas ( ANAC, NBR’s) e internacionais, como FAA (Federation Aviation and Administration) e ICAO/OACI.
