Partes e peças de heliponto

Lentes / Vidros / Globos
	GLOBOS/LENTES TIPO SN05 e HPL3 Lentes em vidro aeronáutico, para balizadores a LED, aplicados em helipontos ou aeródromos. Atende a NBR 11.482, em vidro transparente ou colorido através de nova tecnologia de pigmentação, com grande vantagens incluindo o tempo e custo de reposição.	LENTE TIPO HPL4/ HPL8 Lente para sinalizadores de embutir modelo HPL-4 e HPL8, aplicados em helipontos. Em vidro Borossilicato transparente. Para reposição em sinalizadores. O vidro é colorido internamente, uma vez que as balizas led HPL4 e 8 já emitem luz na cor.


	LENTES TIPO SN05 e HPL6 em PMMA Lentes para sinalizadores de heliponto p/ luzes em PMMA coloridas ou transparentes. Para uso em balizadores. Atende a ABNT NBR 11.482, excetuando o material por não se tratar de vidro e sim um policarbonato especial injetado colorido. Justifica-se pois o material tem características superiores ao vidro e custo de reposição inferior.	LENTES TIPO HPL2 Lente para sinalizador de embutir em vidro Borossilicato transparente. Para uso em balizadores HPL-2 a LED. Atende a ABNT NBR 11.482, excetuando ao item 4.1.2, por não se tratar de vidro colorido e sim pintado internamente.


Peças de Reposição
	Junta Frangível para balizadores elevados A junta frangível faz a conexão da haste do sinalizador com a base. Construída em alumínio, rosca 1 1/2" UNF e parafuso M5 em inox.	Cone de Vento (Velame) para biruta Em conformidade à NBR 12.647 e NBR 12.999. Três modelos de cones de vento, em tecido sintético e impermeável, para aplicações aeronáuticas: tipo H (m): C= 1,20 D= 0,30 d= 0,15 tipo AH (m): C= 2,40 D= 0,60 d= 0,30 tipo AI (m): C= 3,60 D= 0,90 d= 0,45

	Abraçadeira para sinalizador SN-05 Abraçadeira ou anel de fixação é utilizada para prender a lente de borossilicato na base do sinalizador elevado. Fabricada em aço inox 304. Fixação através de trava de pressão.


Acessórios

	BASE METÁLICA PARA SINAL. ELEVADO Suporte com furações p/ fixação sobre a caixa de conexão e encaixe da junta frangível do sinalizador. Fabricado em alumínio e fornecido pintado.	CAIXA DE JUNÇÃO De fixação pela base ou lateral, permite ser de sobrepor ou embutida. Veja as dimensões e opções de furações para a conexão de eletrodutos e sinalizador.

CAIXAS DE PASSAGEM HPL

Descrição:

A instalação de luminárias em helipontos, pátios ou pistas de aeronaves requer materiais de alta qualidade e segurança.

Caixas de passagem da Sunlab oferecem essa característica, com isolação e com opção de conexão.

Construídas em alumínio, podem ser montadas com a combinação de conexões que o projeto necessita.

Escolha o tamanho desejado.

Características:

· Construção em alumínio e pintura eletrostática a pó;

· Permite a fixação através de parafusos ou chumbadores;

· Isolação !P-66

· Niples são opcionais.

Consulte-nos sobre os vários modelos e opções.

DIMENSÕES:

Código	C x L x H
40.078-027	235 x 160 x 130
40.078-016	141 x 100 x 100

OPÇÕES de FURAÇÕES:

As caixas podem ser encomendadas com as furações para fixação do sinalizador e/ou das passagens para os eletrodutos.

Siga as orientações para definir sua necessidade :

estamos fazendo o croqui

GLOBOS/LENTES TIPO SN05 e HPL3

Código	Globos Padrão SN05	Código	Globos Bicolores SN05

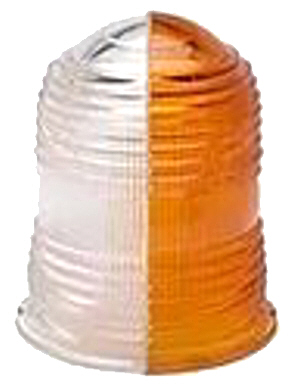

39410-030	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: clara (transparente)	39410-230	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: clara (transparente) + âmbar

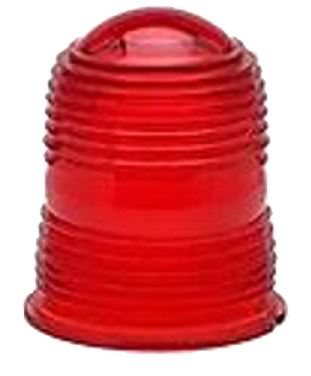

39410-032	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: vermelha.	39410-232	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: vermelha + âmbar

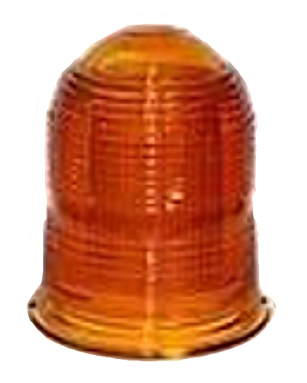

39410-033	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: âmbar.	39410-233	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: âmbar + azul
39410-034	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: amarelo.	39410-234	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: amarelo + vermelho
39410-035	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: verde	39410-235	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: verde + vermelho

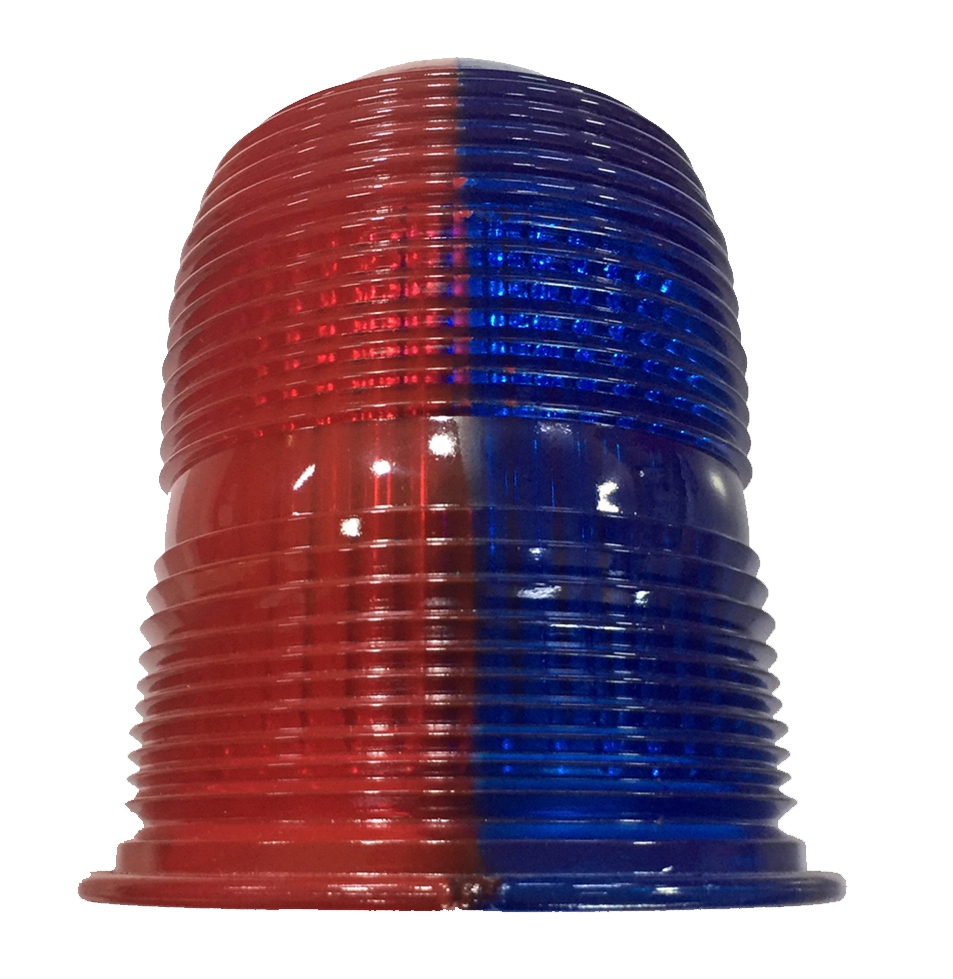

39410-036	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: azul.	39410-236	Globo prismático padrão SN-05 Dimensões (Altura e diâmetro): 130 x 90 Ø Aba de fixação: 110 Ø Cor: azul + vermelho

Cone de Vento (Velame) para biruta

Abraçadeira para sinalizador SN-05
