HPL-2A  Recessed TLOF Light

Part Number: 981.301

HPL-11  Recessed TLOF Compact Light.

Part Number: 981.309

HPL-4 Recessed PERIMETER Light

Part Number: 981.310

HPL-8  Recessed Approach Light.

Part Number: 981.315

HPL-9 - Recessed Taxiway Borderline Light

Part Number: 981.311

HPL-10  Recessed Taxiway Centerline Light

Part Number: 981.317

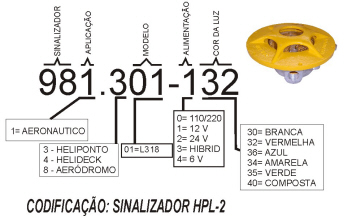

HPL-2A  ReCESSED TLOF LIGHT

Application:

    HPL-2A is a beacon designed for the touchdown area (TLOF) of the helideck, allowing the pilot to easily locate and visually guide him where to land until he touches down.
    Can also be used as TLOF center alignment.
    On round areas, they should be located evenly, at intervals of 1.5 m. and a maximum of 8.0 m. In square or rectangular areas, is installed at the vertices and additional ones are placed equidistantly and aligned in the spaces between the vertices, at 30 cm. into or out of the TLOF perimeter. The minimum are 4 flags and the recommendation is up to 8 (4 at the vertices and four between them).

* (AC 150/5390-2B, pg. 66 - item 310-a).

DescriPTION:

    Recessed beacon, aluminum body to withstand impacts and aircraft weight above 1.64 kPa. LED light emitters with micro-controlled electronic circuit. Synchronized light intensities and effects, awhich improve helipad safety and identification options, in approach and landing operations.

   Cover with fixation through stainless steel screws and base with connections for conduits.

Characteristics:

• NBR-11482 glass lens.

• LED light emitters, lifespan over 100,000 hours.

• Operates with three or five (option) additional light intensities and effects.

• High resistance to chemicals, U.V, climate change and weather.

• Fully electronic circuit. Very low consumption.

• 1½" female BSP connection to conduit.

Installation in parallel circuit and low voltage supply are recommended for the safety of people and aircraft.

COMPLIANTS:

NBR-11482, FAA L-318, NORMAM-27/DPC, CAP 437 – Offshore Helicopter Landing Areas, FAA AC No: 150/5390-2B – Heliport Design, ICAO Anex 14 Vol. I e II e Visual Aids (Doc 9157AN/901).

Model

HPL-2A

Part Number

981.301

Light emitter

Power LED

Application

TLOF - Touch area recessed beacon

Light Colors

According to Standard

Body

in aluminum

Luminous intensity (candelas)

> 15 cd  ≤  30cd

Len material

Glass (NBR 11482)

Angle of light

Horizontal = 360º  Vertical= 20° - 90°

Len color

Clear or LED emitters light color

Lighting/signal pattern

≥ 3 intensitie + light effects

Input power

12/24 VDC / option: 100-270 VAC

Height above ground (mm.)

40

Maximum current

0,6 A

Active Power (at 100%)

8,0 Watts

Insulation Class

IP-67

Temperature resistance. (ºC) Class I

-30° to +75° C

Weight (Kg)

4,5

HPL-4 Recessed PERIMETER Light

Application:

O HPL-4 é um sinalizador para perímetro externo do heliponto. Assegura a identificação do heliponto e da área de  aproximação e aterrissagem (FATO).

Em estruturas elevadas, impede a visão da luz abaixo do nível da área na aproximação, facilitando ao piloto a  orientação na aterrissagem.

DescriPTION:

  Sinalizador embutido, corpo em alumínio reforçado. Emissores de luz a LED e circuito eletrônico microcontrolado, com intensidades e efeitos de luz sincronizadas (rotativa, piscante e estrobo), adicionando segurança e melhor identificação do heliponto, nas operações de aproximação e aterrissagem. Fornecido com cabo, circuito LED microcontrolado.

    Comandado pelo Painel de Operação -SHL.

Characteristics:

• Alimentação em baixa tensão.

• Lente em vidro borossilicato.

• Emissores de luz LED com MTBF de 100.000 horas.

• Opera com três ou mais intensidades de luz e efeitos de luz rotativa, piscante e estrobo.

• Construção selada de alta resistência a produtos químicos, U.V, alterações climáticas e intempéries.

• Circuito totalmente eletrônico.

• Baixíssimo consumo.

• Barramento paralelo. TC incorporado.

• Aterramento na carcaça.

• Parafusos de fechamento em inox.



Modelo

HPL-4

Código do produto

981.310

Emissor de Luz

Power LED

Aplicação

Sinalizador de perímetro - FATO

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Material da lente

Vidro (NBR 11482)

Ângulo da luz

Horizontal = 360º Vertical= 170°

Lente

Clara ou na cor da luz dos emissores LED

Padrão de iluminação/sinal

3 intensidades / piscante/ flash/ rotativa

Alimentação do Sinalizador

12/24/36 V (220 V c/ conversor)

Corrente máxima

1,2 A

MTBF

100.000 horas

Potencia Equivalente

16,0 Watts

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

2,5

HPL-8  INDICADOR DE DIREÇÃO DA ATERRISSAGEM

Application:

O HPL-8 é utilizado para indicação do alinhamento da rota de aproximação para a área de aterrissagem e decolagem.

 A instalação consiste de 6 (seis) luzes omnidirecionais, espaçadas a 5 metros em linha, direcionadas para o centro da TLOF e fora da área da FATO, assegurando uma aproximação correta,  permitindo ao piloto a orientação da aterrissagem.

DescriPTION:

   Sinalizador embutido, corpo em alumínio reforçado. Emissores de luz a LED e circuito eletrônico microcontrolado,  Luz fixa ou flash (opcional) omni-direcional.

    Comandado pelo Painel de Operação -SHL.

Characteristics:

Características:

• Alimentação de baixa tensão.

• Emissores de luz LED com MTBF de 100.000 horas.

• Opera com luz fixa ou flash (opcional).

• Lente em vidro.

• Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

• Circuito totalmente eletrônico.

• Baixíssimo consumo.

• Barramento paralelo. TC incorporado.

• Aterramento na carcaça.

Modelo

HPL-8

Código do produto

981.315

Emissor de Luz

Power LED

Aplicação

Sinalizador de alinhamento da rota

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

 > 30 cd  ≤  60cd

Material da lente

Vidro (NBR 11482)

Ângulo da luz

Horizontal = 360º Vertical= 20°- 90°

Lente

Clara ou na cor amarela

Padrão de iluminação/sinal

Fixa / flash

Alimentação do Sinalizador

12/24/36 V (220 V c/ conversor)

Corrente máxima

1,2 A

MTBF

100.000 horas

Potencia Equivalente

16 Watts

Classe de isolação (NBR 6164)

IP-66

Resistência a temp. (ºC) Classe I

-30° a +75° C

Peso (Kg)

2,5

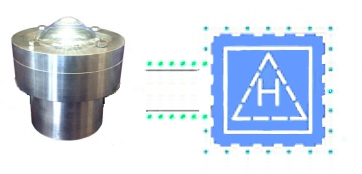

HPL-9  Sinalizador embutido de lateraL - borderline

Application:

O HPL-9 é um sinalizador embutido, para auxílio visual em laterais de pistas em helipontos ou aeródromos.

Em helipontos, fazem a conexão entre a FATO  e a área de manobra e estacionamento da aeronave. As luzes laterais são delimitadas com luzes na cor azul.

   Em Taxiways, são essenciais para o movimento seguro de aeronaves de um ponto a outro.

DescriPTION:

 Corpo em alumínio de alta resistência, selado e lente em Silicontec.  Emissores LED com luz omnidirecional.

 Circuito eletrônico controlado pelo Painel de Operação e sincronizado para todo o grupo, pode ser acionado opcionalmente por sensores ou via remoto. Proteções na alimentação de energia e TC incorporado.

Opcionalmente pode ter intensidades e efeitos de luz, para adicionar orientação e segurança nas operações de manobras, acessos, aproximação e aterrissagem.

Characteristics:

Características:

• Compacto e resistente à passagem de aeronaves.

• Lente em Silicontec® não quebra, trinca ou envelhece.

• Resistente a

• Alimentação de baixa tensão.

• Fornecido completo para o uso.

• Emissores de luz LED com MTBF de 100.000 horas.

• Pode operar fixa ou com intensidades de luz.

• Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

• Totalmente eletrônico.

• Baixíssimo consumo.

• Barramento paralelo.

• Aterramento na carcaça.

• Rosca p/ conexão de eletroduto ¾" BSP ou com prensa cabo IP-68.

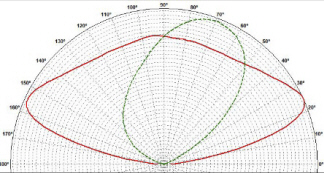

Ângulo de projeção da luz : Horizontal = 360º Vertical= 165°

Modelo

HPL-9

Código do produto

981.311

Emissor de Luz

Power LED

Aplicação

Sinalizador lateral de taxiway

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontec

Padrão de iluminação/sinal

Fixa ou 3 intensidades (programável)

Lente

Clara, omnidirecional

Alimentação do Sinalizador

12/24/36 V (220 V c/ conversor)

Corrente máxima

0,40 A

Potencia Equivalente

6,0 Watts

Dimensões ( mm.)

H=84 D= 100 ø

Classe de isolação (NBR 6164)

IP-68

MTBF

100.000 horas

Peso (Kg)

2,5

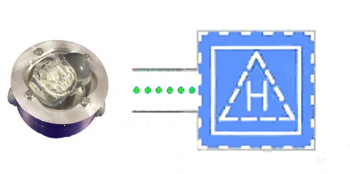

HPL-10  Sinalizador embutido de centro - centeRline

Application:

    O HPL-10 tem várias aplicações como luzes embutidas para alinhamento e centro de pista. É compacto, potente e resistente ao peso de aeronaves.

   Em taxiways, runaways, acessos e manobras, etc. são aplicados para o movimento seguro das aeronaves de um ponto a outro. Como centreline é aplicável foco bidirecional, na cor verde.

  Possui   diferentes fotometrias para cada aplicação nas diferentes categorias de pistas e em helipontos.

DescriPTION:

  Construção em alumínio, compondo base, tampa e lente. cabo de conexão já instalado. Parafusos em inox.  Emissores de luz a LED. Fornecido completo para o uso.

Characteristics:

Características:

• Compacto e potente.

• Alimentação de baixa tensão.

• Emissores de luz LED com MTBF de 100.000 horas.

• Pode operar fixa ou com intensidades de luz e efeitos.

• Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

• Totalmente eletrônico.

• Baixíssimo consumo.

• Barramento paralelo. TC incorporado.

• Aterramento na carcaça.

• Rosca p/ conexão de eletroduto ¾" BSP ou com prensa cabo IP-68.

Ângulo de projeção da luz : Horizontal = 360º Vertical= 6-76°

Modelo

HPL-10

Código do produto

981.317

Emissor de Luz

Power LED

Aplicação

Sinalizador de alinhamento / centro de pista

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 30 cd  ≤  60cd

Material da lente

Silicontec

Padrão de iluminação/sinal

Fixa ou 3 intensidades

Lente

Clara bidirecional

Alimentação do Sinalizador

12/24/36 V (220 V c/ conversor)

Corrente máxima

0,70 A

Resistência a temp. (ºC) Classe I

-30° a +75° C

Dimensões ( mm.)

H=84 D= 100 ø

Classe de isolação (NBR 6164)

IP-68

MTBF

100.000 horas

Peso (Kg)

2,5

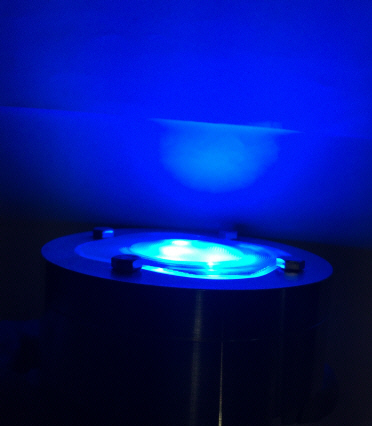

HPL-11  Sinalizador embutido DE QUADRANTE

Application:

O HPL-11 é um balizador embutido e compacto, projetado para atender na área da TLOF e em sinalização das marcações visuais, oferecendo maior segurança às operações de identificação, aproximação e aterrissagem. Suporta ao peso de aeronaves e pode ser instalado em quadrante, semelhante ao HPL-2.

DescriPTION:

    Construção em alumínio, composto pela base, tampa e lente. Parafusos em inox.  Circuito eletrônico e emissores de luz a LED, luz fixa ou opcionalmente com intensidades e efeitos. Fornecido completo para o uso.

Characteristics:

• Alimentação de baixa tensão.

• Emissores de luz LED com MTBF de 100.000 horas.

• Lente plana e simétrica em Silicontec® omnidirecional .

• Pode operar fixa ou com intensidades de luz e efeitos.

• Construção selada de alta resistência a produtos químicos, a U.V, alterações climáticas e intempéries.

• Circuito totalmente eletrônico.

• Baixíssimo consumo.

• Barramento paralelo. TC incorporado.

• Aterramento na carcaça.

• Embutido e rosca p/ conexão ¾" BSP.

Modelo

HPL-11

Código do produto

981.309

Emissor de Luz

Power LED

Aplicação

Sinalizador de quadrante ou marcações

Cores da luz

Conforme Norma

Corpo

Em alumínio

Intensidade luminosa (candelas)

> 15 cd  ≤  30cd

Material da lente

Silicontec

Padrão de iluminação/sinal

fixa ou ≥ 3 intensidades

Lente

Clara, lisa

Alimentação do Sinalizador

12/24/36 V (220 V c/ conversor)

Resistência a temp. (ºC) Classe I

-30° a +75° C

Potencia Equivalente

6,0 Watts

Dimensões ( mm.)

H=84 D= 100 ø

Classe de isolação (NBR 6164)

IP-67

MTBF

100.000 horas

Peso (Kg)

2,5
