Sinalizador de Estado - Status Light SLS-700 / 710

















Apresentação:

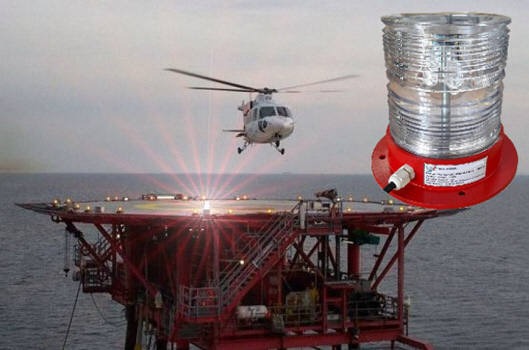

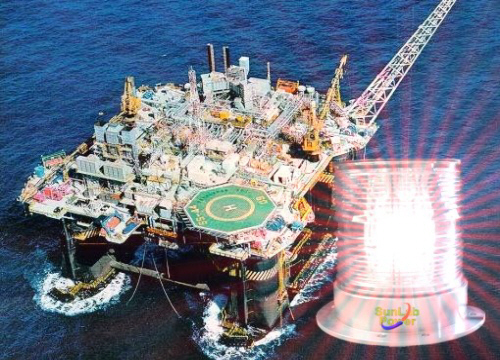

    O SLS-700 é um sinalizador "Status-Light" utilizado como alerta para as condições do helideck, numa eventual situação de perigo para a aeronave ou seus ocupantes. Atende à norma da Marinha NORMAM 27 e CAP 437.

   O equipamento consiste em emissores LED de luz na cor vermelha, com circuito eletrônico microcontrolado, que possui os seguintes tipos de sinais:



1) Heliponto pronto para receber aeronave - (luz apagada);

2) Heliponto ainda não pronto para receber aeronave - (luz vermelha contínua); e

3) Heliponto indisponível para pouso ou sinalização para manter-se afastado - (luz vermelha intermitente).



    "A situação normal da luz será apagada. Após o contato inicial da aeronave com o heliponto, a luz será ligada na posição contínua. Após a prontificação do heliponto, ela será novamente apagada. O sistema deve ser interligado com o sistema de segurança da plataforma, de tal forma que, em caso de situação de risco nas instalações, a luz seja imediata e automaticamente ligada. A luz deve ser comandada pelo ALPH." (NORMAM 27, cap.0505-c).



    O equipamento é construído em alumínio naval para suportar ao ambiente marinho e a intempéries. Possui base flangeada, e lente em Makrolon, resistente a choques e UV. Emissores LED com vida útil acima de 100.000 horas.









O painel de controle é fornecido opcionalmente, contendo proteções, botões de comando, bateria(s), regulador, conversor de tensão, temporizador e acionamento remoto.



Por ser totalmente eletrônico, com emissores LED de alta potência e alimentação redundante para segurança é  um equipamento de alta confiabilidade, econômico e de altíssima durabilidade.



  • O modelo SLS-700 é alimentado em 12Vdc, ou outras tensões através do conversor AC/DC.

  • O SLS-710 possui integrado o circuito UPS de energia contínua para uso com bateria 12 V, e pode ser recarregado por painel solar ou conversor AC/DC.







Características:

  • Lente com lateral em Fresnel para atender às características de intensidade da CAP 437 e NORMAM 27.

  • Circuito totalmente eletrônico e microcontrolado, com dissipação passiva;

  • Emissores LED de alta qualidade e durabilidade;

  • Alimentação externa de energia com entrada em: 100-240 VAC ou 125/24/12 VDC.

  • O modelo SLS-710, possui controlador para alimentação e recarga de bateria (UPS), garantindo a sinalização mesmo com queda de energia;

  • Construção blindada, alta resistência ao ambiente marítimo e atmosferas  agressivas.

  • Baixíssimo consumo;

  • Leve e compacto;

  • Fabricada no Brasil, tecnologia SunLab Power®.

OPCIONAIS:

  • Conexão com sistema solar fotovoltaico;

  • Painel de controle;

    •

  • Conversor ACxDC ou DCxDC

  • Bateria Li_Fe;

  • Acionamento remoto.














TABELA 1 - Características Técnicas do SLS-700 / 710

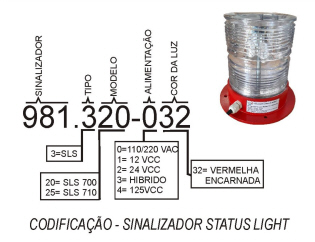

Códigos

SLS 700 = 981.320

SLS 710 = 981.325



Cor da luz do LED

Vermelha (Encarnada)



Consumo médio em Stand-by

0,20 Watts

Emissor de Luz

Power LED

Cor da lente

Transparente

Consumo médio em operação

36,0 Watts

Intensidade Efetiva (flash)

780 cd  (2º-10º)

Material da lente

Makrolon®

Temperatura de operação (ºC)

-30° + 75° (Classe I)

230 cd à volta

Material da base

Alumínio naval

Controle

(vide opcionais)

Flashes por minuto (FPM)

120 ± 5

Cor da base (opções)

Vermelha

MTBF

100.000 horas

Visibilidade operacional

1400 m.

Alimentação direta ao sinalizador

12 VDC

Classe de isolação

IP-67

Cobertura Horizontal

360º

Alimentação externa

100-240 VAC

12/24/125 VDC

Dimensões

175 ø X 180 mm.

Ótica

Lentes colimadoras internas

Opcionais

Conversor AC/DC, Sistema fotovoltaico, Acionamento remoto, bateria (SLS710), painel operacional

Peso (Kg)

4,0

Lente lateral Fresnel

Compliance

NORMAM 27: CAP 437






Lábramo Centronics Ind.Com. Ltda.  1983 - 2021 . SunLab Power Division.   Email: sunlab@sunlab.com.br  . São Paulo. Brasil. Tel +55 11 4035.8575.

  • Devido ao constante aprimoramento das tecnologias, os dados aqui divulgados podem sofrer alterações sem previo aviso. Due to constant improvement of technologies, data disclosed herein may changes without previous notice.

  • As figuras podem não representar o produto com fidelidade. The figures can not represent the product with allegiance..

  • Copyright Lábramo Centronics. Revisão: 07/10/2021.
