Painéis Solares Fotovoltaicos - SP10













Caracteristicas Mecânicas/

Mechanical Characteristics



Características  Elétricas STC /

Standard Test Conditions



Outras Especificações /

Other Specifications

Isolação cx.junção /

Junction Box

IP 65



Potência Nominal /

Rated power [Pm(Wp) Pmax)]

10,0

± 5%



Células por módulo /

Cells per module

36 (52 x 33,5)

Conectores /

Connections

Cx Junção /

Junction Box



Tensão em Circuito Aberto /

Open Circuit  Voltage [ Voc (V)]

21,5



Tipo de célula /

Cell type

Silicon poly

Moldura /

Frame

Alumínio Anodizado/

Anodized aluminium



Tensão MPP /

MPP Voltage [Vm (V)]

17,5



Frontal (EN 12150) /

Front (EN 12150)

Vidro temperado /

tempered glass - 3,0 mm

Coeficientes de Temperatura /

Temperature Coefficients

-40°C a +85°C /

-40°F a +194°F



Corrente MPP /

Current  [Im (A)]

0,6



Tensão máxima do sistema /

Maximum system voltage

750V

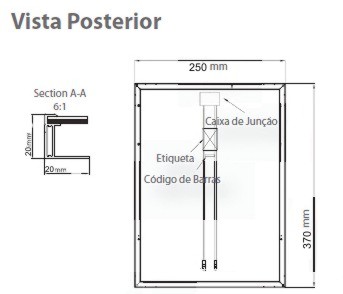

Dimensão /

Size (mm)

370 x 250 x 18



Corrente de Curto Circuito /

Short Circuit Current [Isc (A)]

0,66



Certificações /

Certifications

INMETRO/CE

Peso /

Weight (Kg)

1,0



Eficiência da célula /

Cell efficiency

15.9%










Lábramo Centronics Ind.Com. Ltda.  1983 - 2019 . SunLab Power Division.   Email: sunlab@sunlab.com.br  . São Paulo. Brasil. Tel +55 11 4035.8575.

  • Devido ao constante aprimoramento das tecnologias, os dados aqui divulgados podem sofrer alterações sem previo aviso. Due to constant improvement of technologies, data disclosed herein may changes without previous notice.

  • As figuras podem não representar o produto com fidelidade. The figures can not represent the product with allegiance..

  • Copyright Lábramo Centronics. Revisão: 06/09/2020.
